Kırma Çatı Rehberi: Çeşitleri, Çizimi, İmalatı ve Alan Hesabı

4 Eylül 2026 by catiustasiyiz.com.tr

Kırma çatı, binanın dört bir yanına eğim veren, kalkan duvarı olmayan ve tepede mahyada buluşan çok yüzeyli çatı formudur. Beşik çatıdan ayrıldığı yer yalnız görüntü değildir: rüzgârın tutunacağı düşey duvar kalmadığı için emme kuvveti düşer, kar yükü dört yöne birden dağılır, buna karşılık her köşede kesim artığı ve daha karmaşık bir taşıyıcı geometri doğar.

Bu rehber kırma çatıyı baştan sona tek yerde toplar: tanımı ve beşik çatıyla mühendislik kıyası, plan geometrisinden çıkan model çeşitleri, ahşap ve çelik taşıyıcı kurgular, kabuk ile yalıtım katmanları, plan-kesit-görünüş çizim yöntemi, şantiyedeki montaj sırası ve eğim, alan, metraj, poz hesabı. Formu tanımakla başlıyoruz.

Kırma Çatı Nedir, Beşik Çatıdan Farkı Nedir?

Bir çatının hangi tip olduğunu anlamanın en hızlı yolu binanın kısa kenarına bakmaktır. Orada üçgen bir alın duvarı yükseliyorsa çatı beşiktir; duvarın yerinde eğimli bir yüzey iniyorsa çatı kırmadır. Bu tek fark rüzgârın çatıya nasıl bindiğini, kaç metrekare malzemenin çöpe gittiğini, çatı arasında ne kadar hacim kaldığını ve apartmanda kararın kaç oyla alınacağını belirler.

Kırma Çatının Tanımı, Yüzeyleri ve Parçaları

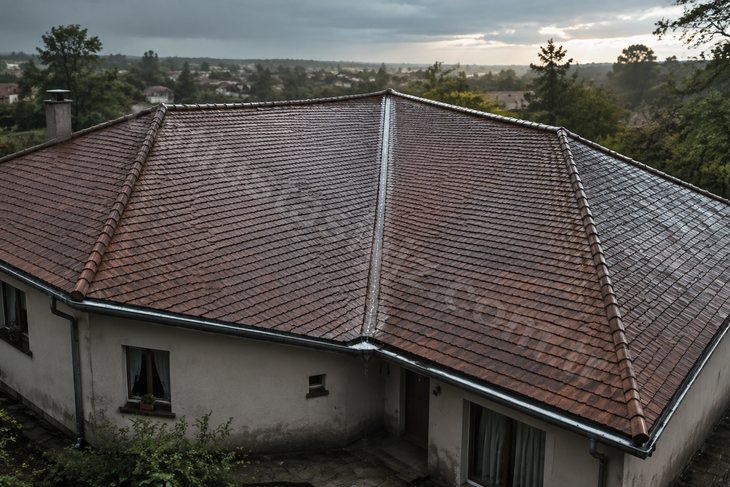

Kırma çatı, binanın bütün dış kenarlarından merkeze veya tek bir üst hatta doğru yükselen, ikiden fazla eğimli yüzeyi bulunan ve dikey kalkan duvar barındırmayan çatı tipidir. Yüzeyler dışbükey köşelerde mahya, içbükey köşelerde dere hattıyla birbirine kenetlenir. Eğim yüzeyleri yatay düzlemle çoğunlukla 20 ila 45 derece arasında açı yapar; dik kurgulanan çatılarda bu açı 40 dereceyi aşar.

Çatının kaç yüzeyden oluşacağını binanın plan geometrisi belirler. Kare planlı bir yapıda dört üçgen yüzey en üstte tek bir tepe noktasında buluşur ve piramit formu çıkar; bu form halk arasında topuz veya kule tipi çatı olarak da anılır. Dikdörtgen planda karşılıklı iki uzun kenardan yükselen yamuk yüzeyler ile kısa kenarlardan yükselen iki üçgen yüzey, tepedeki yatay mahya boyunca birleşir; klasik dört yüzeyli kırma çatı budur. Balkon çıkıntısı, veranda uzantısı, L veya U planlı formasyon varsa yüzey sayısı artar ve köşelerde birbirine bağlanan dere ile sırt çizgileri karmaşık bir üç boyutlu yüzey topolojisi kurar.

Çatıyı okuyabilmek için dört terim yeterlidir:

• Mahya: iki eğimli yüzeyin dışbükey birleştiği sırt hattı. Tepe mahyası yataydır, köşe mahyaları saçağa doğru iner.
• Dere: iki yüzeyin içbükey birleştiği ve suyu toplayan hat. L ve U planlı yapılarda sayısı artar, çatının en yoğun su taşıyan noktasıdır.
• Saçak: çatının dış duvar hizasından dışarı taşan kısmı. Kırma çatıda dört cepheyi de aynı kotta döner.
• Kalkan duvar: beşik çatının kısa kenarını kapatan üçgen duvar. Kırma çatıda yoktur, yerini eğimli yüzey alır.

Yüzeyleri taşıyan karkas geleneksel oturtma çatılarda 5x5 veya 10x10 santimetrelik kerestelerden kurulur; geniş açıklıklı ve endüstriyel yapılarda yerini çelik uzay makaslara ya da prefabrike betonarme kirişlere bırakır. Bu karkasın üzerine gelen rüzgâr çıtaları ile OSB, kontraplak veya tahta döşeme, örtünün oturacağı rijit zemini kurar; membran, taş yünü, cam yünü ve poliüretan köpük gibi yalıtım katmanları da bu zemine dayanır.

Formun asıl işlevi suyu ve karı binanın dört bir yanından eşzamanlı tahliye etmek, yükü tek bir doğrultuya yığmadan taşıyıcı duvarlara dağıtmaktır. Dört tarafı dönen kesintisiz saçak yağmur suyunu cephe yüzeyine değdirmeden oluğa taşır ve cepheyi doğrudan güneş ışınımından korur.

Kırma Çatı Nerelerde Kullanılır?

Kırma çatının doğal ölçeği konuttur: müstakil ev, villa ve dört cephesi açık az katlı yapı. Geleneksel Türk Evi mimarisinde çatı eğimi kiremidin sınırlarına göre belirlendiği için düşük eğimli kırma çatılar yaygındı ve bu eğim çatı arasının kullanımını kısıtlıyordu. Bugün aynı form iki ayrı yöne evrildi. Akdeniz ve Ege'de hafif eğimli kırma çatı, dört yana dönen geniş saçaklarıyla pergolalara bağlanıp açık mekânı gölgeliyor ve yapıyı araziye yatay bir dinginlikle oturtuyor. Kuzey Avrupa esintili yorumda ise eğim dikleşiyor veya mansard formuna geçiliyor; kazanılan yükseklik çatı arasını ferah bir yaşam hacmine çeviriyor.

Formun ikinci çekim alanı enerji ve su yönetimi. Farklı yönlere bakan eğimli yüzeyler, fotovoltaik panellerin güney, doğu ve batı eğimlerine optimum açıyla yerleştirilmesine izin verir; dört yanı çevreleyen oluk hattı da yağmur suyu toplama sistemlerini verimli çalıştırır. İleri ucunda kinetik uygulamalar var: cam, metal, ahşap veya tekstil membrandan üretilen teleskopik, kayar ya da katlanır modüller rijit dış karkasın içine yerleştirilebiliyor. Dört yöne eğimli geometri burada ray ve körük altyapısını gizleyen, rüzgâr yükünü hareketli paneller üzerinden saptıran bir kalkan işlevi görüyor.

Kırma çatının diğer formlar arasındaki yerini ve taşıyıcı sisteme göre sınıflandırmasını Çatı Rehberi: Taşıyıcı Sistem, Çatı Formuna, Malzemeye ve Kullanım Alanına Göre Çatı Tipleri sayfasındaki tipoloji tablosundan izleyebilirsiniz.

Kırma Çatı mı Beşik Çatı mı?

İki form arasındaki seçim zevk meselesi değildir; dört ölçüde ayrışırlar ve bu ölçülerin ikisi kırma çatıyı, ikisi beşik çatıyı öne çıkarır.

Rüzgâr Yükü ve Emme Kuvveti

Beşik çatının iki ucundaki kalkan duvar, hiçbir eğimle yumuşatılmamış geniş bir dikey yüzeydir. Şiddetli rüzgâr bu yüzeye çarptığında yapı ciddi bir yanal basınç alır; akım duvarı aşıp çatı yüzeyine ulaştığında ise akış ayrılması yaşanır ve çatı kenarlarında yukarı doğru bir emme kuvveti doğar. İçten diyagonal gergilerle iyi desteklenmemiş bir çatı bu emmeyle yerinden sökülebilir. Kırma çatıda rüzgârın çarpacağı dik yüzey yoktur: dört taraftan eğimli geometri akımı yukarı saptırır ve yükü düğüm noktalarına daha simetrik dağıtır.

Bu üstünlük atmosferik sınır tabaka modellemesiyle yapılan rüzgâr tüneli deneylerinde ölçüldü. Aynı 45 derece eğime sahip beşik ve kırma çatı modelleri, 15 m/s serbest akış hızında ve 150 milimetre yüksekliğinde modellenen bir sınır tabakanın içine yerleştirildi; akış bariyer, eliptik girdap üreticiler ve pürüzlülük elemanlarıyla gerçekçi kılındı. Yüzey basınçlarının hem ortalama hem çalkantılı değerleri, kırma çatı üzerindeki kritik emmenin beşik çatıya kıyasla belirgin biçimde düşük kaldığını gösterdi. Kasırga riski yüksek bölgelerdeki istatistiksel çalışmalar farkı sayıya döküyor: kırma çatının maruz kaldığı rüzgâr basıncı beşik çatıya göre %50 oranında daha düşük olabiliyor. Sigorta sektörü bu farkı poliçeye yansıtıyor ve ekstrem hava olaylarına karşı %30 ila %32 bandında prim indirimi uygulanabiliyor.

Hesap tarafında çatı geometrisi tek başına bir katsayı olarak görünür. TS 498 ve muadili rüzgâr yükü standartlarında tasarım rüzgâr basıncı; topografya, arazi pürüzlülüğü, rüzgâr yönlülüğü ve alan ortalaması katsayılarının çarpımıyla bulunur. Çatının rüzgârı nasıl karşıladığı bu çarpımda yerel basınç katsayısıdır, yani formun etkisi projeye tahmin olarak değil sayı olarak girer. Fırtınaya açık arazide çatı formu estetik bir tercih değil, taşıyıcı sistemin ömrünü belirleyen bir yük kararıdır.

Kar Yükü ve Çatı Arası Hacmi

Rüzgârdaki üstünlük kar altında tersine döner. Beşik çatı yalnızca iki düz ve kesintisiz yüzeyden oluştuğu için kar kütlesi tutunacak yer bulamaz; dik eğim verildiğinde tabaka hızla kayıp boşalır ve taşıyıcı sistemin üzerinde uzun süreli ölü yük birikmez. Kırma çatılar ise genellikle daha düşük eğimle inşa edilir, üstelik yüzeylerin buluştuğu dereler ve sırtlar karı yavaşlatır. Kar daha uzun süre çatıda kalır; bu da dere hatlarında buz ve su yalıtım örtülerine ek yatırımı zorunlu kılar.

Karın çatıda kalması ile yapının o yükü taşıması ayrı iki konudur. Biriken kar kırma çatının simetrik geometrisi sayesinde dört ana taşıyıcı duvara eşit dağılır; beşik çatıda ise yük esas olarak uzunluk yönündeki iki duvara biner. Kırma çatı karı geç döker ama düştüğü ağırlığı homojen yayar.

Çatı arası tarafında hesap yine beşik çatının lehinedir. Kırma çatıda dört yönden inen yüzeyler ve onları bağlayan çapraz destek makasları kullanılabilir hacmi böler, havalandırma kurgusunu zorlaştırır. Yoğun kar alan bir bölgede çatı arasını yaşam alanı olarak kullanmayı planlıyorsanız her iki ölçü de aynı yöne, beşik çatıya işaret eder.

Malzeme Firesi ve Maliyet Farkı

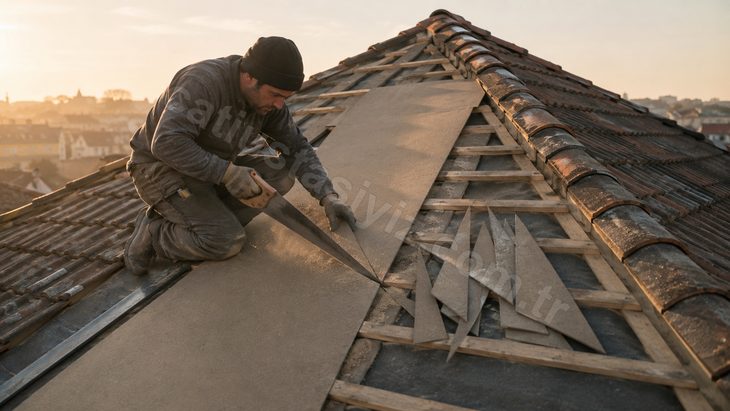

İki form arasındaki en sert kırılma imalat ekonomisindedir ve kaynağı fire oranıdır. Fire, binanın geometrisine uydurmak için kesilen ve doğrudan atığa dönüşen malzemenin yüzdesidir. Fabrikadan kare veya dikdörtgen ebatlarda çıkan kiremit, şıngıl, OSB levha, sandviç panel ve membranlar beşik çatıda büyük ölçüde dikdörtgen yüzeylere döşenir; kesim yalnızca uçlarda ve düz yapılır. Kırma çatı ise tamamen üçgen ve yamuk yüzeylerden oluşur. Usta, dikdörtgen levhayı mahya veya dere hattına oturtmak için diyagonal kesmek zorundadır ve kesilip ayrılan üçgen artık, başka hiçbir yüzeyin açısına uymadığı için doğrudan konteynere gider.

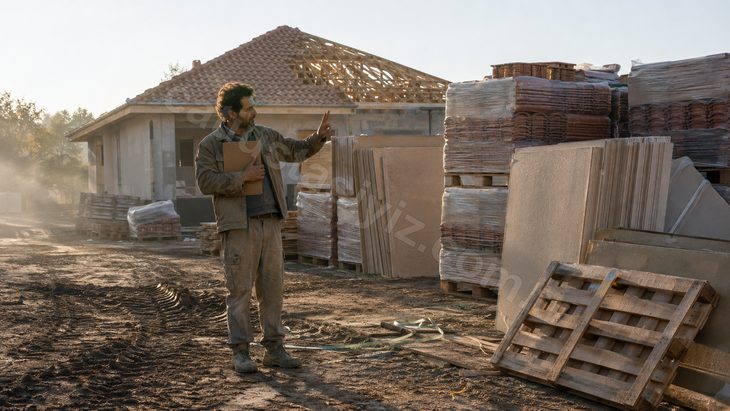

Keşif yazılımlarının kullandığı fire matematiği üç kalemi toplar:

Saha verilerine göre bu toplamın çatı tipine göre karşılığı şudur:

Rakamların bütçedeki karşılığı şöyle okunur. 100 metrekare taban alanına oturan bir yapıda beşik çatı ortalama 120 metrekare kaplama yüzeyi verir; dört yana dönen saçak nedeniyle kırma çatıda bu yüzey bir miktar büyür. 120 metrekarelik yüzey standart bir kırma çatıda %15 fire payıyla sipariş edildiğinde 138 metrekare malzeme satın alınır. Aynı yüzey L planlı, çok dereli bir kırma çatıda %25 paya çıktığında rakam 150 metrekaredir. Aradaki 12 metrekare hiçbir yere döşenmeden atığa gider ve metrekare birim fiyatı yükseldikçe bu ölü yatırım büyür.

Fire, maliyet farkının tek kalemi değildir. Ek köşebentler, dere birleşimlerinin yalıtımı, çapraz makas kesimleri ve uzayan işçilik saatleri aynı hesaba biner. Metal kaplamalarda fark önlenebilir bir noktada büyür: paneller boy kesim olarak fabrikadan sipariş edilmeyip yerinde çapraz kesildiğinde parçaların yeniden birbirine uydurulması imkânsızdır ve fire ekstrem seviyeye tırmanır. Kırma çatıda metal örtü kararı verildiği anda kesim listesinin projeden çıkarılıp fabrikaya gönderilmesi, tek başına bütçeyi değiştiren bir adımdır.

Kırma Çatı Neden Tercih Edilir?

Tercihin arkasında dört gerekçe toplanır. Birincisi aerodinamik güvenliktir: rüzgâra açık kıyı ve tepe arazilerinde, yüksek katlı yapıların üst örtüsünde kalkan duvarın kaldırılması yapısal bir kazançtır ve sigorta priminde bile karşılığı vardır. İkincisi dört cepheyi aynı kotta dönen saçağın yağmura ve güneşe karşı kurduğu koruma. Üçüncüsü kentsel siluetteki kütlesel algı; çatı, yapının kent belleğinde yer eden ilk imgelerinden biridir ve dört yöne inen yüzeyler yapıyı araziye yumuşak oturtur. Dördüncüsü çok yönlü yüzeyin güneş panelinden yağmur suyu hasadına kadar açtığı kullanım alanı.

Aynı listenin tersi de nettir. Kar yükünün ağır olduğu bölgede, çatı arası yaşam alanı olarak kurgulanacaksa veya bütçe sınırlıysa beşik çatı daha rasyonel bir çözümdür. Yapınıza ve ihtiyacınıza hangi sistemin oturduğunu Hangi Çatı Sistemi? Yapıya ve İhtiyaca Göre Seçim Rehberi sayfasındaki karşılaştırmayla birlikte değerlendirebilirsiniz.

Müstakil yapıda karar bu ölçülerle biter. Apartmanda ise teknik tercihin üstüne ikinci bir katman gelir: çatı hukuken kimseye tek başına ait değildir.

Apartmanda Çatı Kararı ve Masraf Paylaşımı

634 sayılı Kat Mülkiyeti Kanunu'nun 4. maddesi çatıları, bacaları, genel dam teraslarını ve yağmur oluklarını sayma yoluyla ortak yer ilan eder. Bu statü tartışmaya kapalıdır: alt katta oturan bir malikin "çatıyı kullanmıyorum, su benim daireme inmiyor" itirazı mahkemede savunma teşkil etmez. Onarım, bakım ve yalıtım giderleri kanunun 20. maddesine göre kat maliklerinin arsa payları oranında paylaşılır; eşit paylaşım yalnız kapıcı gibi personel giderleri için geçerlidir. Maddenin girişindeki "başka türlü bir anlaşma olmadıkça" ifadesi tapuya tescilli yönetim planına yol açar; plan çatı tamiratı için farklı bir usul yazmışsa kanunun genel kuralı devre dışı kalır ve Yargıtay içtihatları da önce yönetim planına bakılmasını emreder.

Payına düşeni ödemeyen malik için yönetici ya da diğer maliklerden her biri doğrudan icra takibi başlatabilir; geciken her ay için aylık yüzde beş gecikme tazminatı işler. Kiralanan dairelerde asıl sorumluluk ev sahibindedir, çünkü çatı onarımı yapının karkasına ait temel giderdir; ancak kanunun 22. maddesi gereği o dairede sürekli oturan kiracı da malikle birlikte müteselsil sorumludur. Yönetim alacağı kiracıdan tahsil ettiğinde kiracı ödediği tutarı dekont ibraz ederek kira bedelinden mahsup edebilir.

Asıl karışan nokta hangi kararın kaç oy istediğidir:

Acil onarım istisnası geniş okunmaya çok müsait olduğu için sınırı içtihat çizmiştir.

Çatı arası piyesli dubleks dairelerde ayrı bir yanılgı yaşanır. Mimari proje veya yönetim planı çatı katındaki terası üst kattaki daireye kullanım hakkı olarak tahsis etmiş olabilir; bu tahsis başkasının oraya çıkmasını engeller ama alanın ortak yer vasfını ortadan kaldırmaz. Terasın döşemesi aynı zamanda binanın dış kabuğudur. Dolayısıyla izolasyonun doğal yollarla eskimesinden doğan sızıntının masrafına arsa payı oranında bütün bina katılır. İstisna kusur sorumluluğudur: teras malikinin kendi eylemi, örneğin zemini matkapla delerek veranda sabitlemesi ya da projeye aykırı ağır yükler koyması hasara yol açtıysa zarar doğrudan ona rücu edilir. Diğer maliklerin bu terasa çıkışı ise ancak baca bakımı, anten veya güneş enerjisi onarımı gibi zorunlu işler için ve daire sahibinin makul göreceği zamanlarda meşru sayılır.

Formun kendisi bu noktada tek bir kalıp değildir. Taban geometrisi, kat planı ve eğim kararı değiştikçe kırma çatının yüzey sayısı, mahya düzeni ve silueti de değişir; piramitten mansarda uzanan geniş bir aile söz konusudur.

Kırma Çatı Modelleri: Plan Geometrisine Göre Çeşitleri

Bu ailenin sınırını mimari zevk değil binanın taban izi çizer. Eğimler her cephede eşit alındığında çatı yüzeylerinin plandaki iz düşümü tek bir kuralla bulunur: her bina köşesinden 45 derecelik bir açıortay çizilir, bu doğrular ikişerli kesişir ve kesişme noktaları yatay ana mahyanın iki ucunu verir. Dikdörtgen planda iki nokta birbirinden ayrı düşer, aralarında düz bir mahya oluşur; kare planda aynı iki nokta çakışır ve mahya sıfıra iner. Kırma çatı çeşitlerini birbirinden ayıran şey, bu tek kuralın farklı plan şekillerinde verdiği farklı sonuçtur.

Basit Kırma Çatı ve Kare Planda Piramit Form

Dikdörtgen planlı bir binada uzun kenarlardan yükselen iki yüzey ikizkenar yamuk, kısa kenarlardan yükselen iki yüzey üçgen biçiminde ana mahyaya ulaşır ve sistemi kilitler. Bu tek kütleli, tek kırma çatı düzeninde saçak yüksekliği binanın dört bir yanında sabit kaldığı için kalkan duvar örme zorunluluğu ortadan kalkar. Klasik kırma çatının en çok yanlış hesaplanan büyüklüğü ana mahya uzunluğudur: mahya binanın uzunluğu kadar değildir, iki kısa kenarın açıortayları kadar içeride başlar.

12 metreye 8 metre oturan bir ev için ana mahya 12 − 8 = 4 metredir; geri kalan 8 metrelik uzunluk, dört köşeden çıkan eğik mahyaların kapladığı üçgen ve yamuk yüzeylere gider. Bu ilişki, eğim tüm cephelerde eşit olduğu sürece geçerlidir. Eğimler cephe cephe farklılaşırsa açıortay artık 45 derece değildir ve mahya kayar, bu yüzden form kararı ile eğim kararı aynı masada verilir; eğimin kaplamaya ve bölgeye göre nasıl seçildiğini Çatı Eğimi Kaç Olmalı? Çatı Eğimi Hesaplama Rehberi ayrıntılandırıyor.

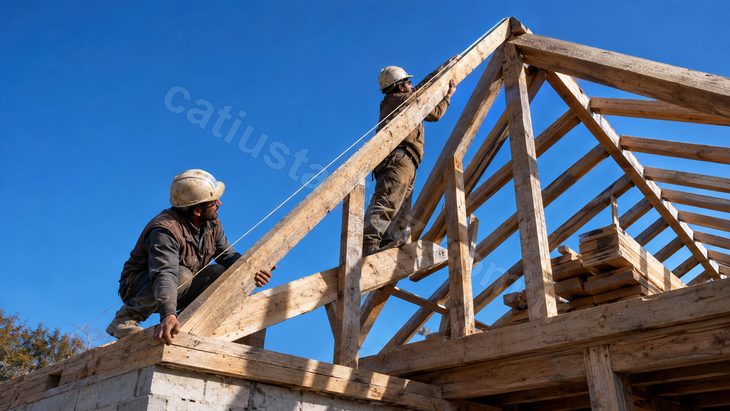

İkinci geometrik sonuç köşe taşıyıcılarını ilgilendirir. Ortak mertek plana dik ilerlerken eğik mahya köşegen yol alır: yatayda her 1 birim için köşegende √2, yani 1,414 birim kat eder. ABD marangozluğunda bu, 12 inçlik birim koşunun eğik mahyada 16,97 inçe çıkması demektir. Pratikteki karşılığı nettir: eğik mahyanın gönye ve oturma kesim açıları, aynı çatıdaki ortak merteğin açılarıyla aynı değildir ve şablon çıkarılırken ayrı hesaplanır.

Taban tam kare, düzgün çokgen ya da daire olduğunda mahya tümüyle kaybolur. Dört eşit üçgen yüzey tepede tek bir noktada birleşir; kare kırma çatı, çadır çatı veya piramit adıyla anılan bu form, rüzgârı geldiği yönden bağımsız olarak eşit böler ve yapı üzerinde dikey bir yüzeye çarptırmadan dışarı yönlendirir. Kütlesi kompakt olduğu için küçük açıklıklarda taşıyıcı ekonomisi de sağlar: yaklaşık 4,5 metreye kadar olan piramit çatılar, yüzeylerin birbirine kilitlendiği katlanmış plak etkisi sayesinde iç kolon olmadan ayakta durur. Kamelyalar, tarihi köşk kuleleri, kırsal çiftlik yapıları ve villa mimarisindeki kule eklentileri en tanıdık kırma çatı örnekleridir. Kırma çatı ev ve villa projelerinde ana kütle çoğunlukla klasik forma, giriş kulesi veya köşe çıkması ise piramit forma bırakılır.

L, T ve Müşterek (Birleşik) Kırma Çatı Şemaları

Bina nadiren tek bir dikdörtgen prizmadır. Çıkma yapan bir oda, garaj eklentisi ya da avlu kurgusu plana L veya T harfini soktuğunda, çatı kurgusu da tek kütleden çıkar. L tipi kırma çatı ve T tipi kırma çatı çözümünün mantığı bölmektir: yapı sanal olarak bağımsız dikdörtgenlere ayrılır, her dikdörtgen kendi açıortaylarıyla kendi mahyasını üretir ve bu mahyalar ana kütlenin mahyasına doğru uzatılarak birleştirilir. Kütlelerin iç köşede buluştuğu yerde, iki yüzeyden gelen suyun toplandığı içbükey kesişim hattı, yani dere doğar.

Birden fazla kırma çatı kütlesinin tek bir strüktürel bütün olarak kurgulandığı bu sisteme birleşik kırma çatı ya da müşterek kırma çatı denir; teknik literatürdeki karşılığı çapraz kırma çatıdır. Kütleler farklı kotlarda olabilir: üç katlı ana bina ile tek katlı mutfak veya garaj eklentisi birleştiğinde, mahya seviyeleri ve eğimler suyun doğal akışını kesmeyecek biçimde birbiriyle geometrik bir uyum içinde çözülür. Bu kırma çatı sistemi yayvan otel bloklarında, hastanelerde ve endüstriyel tesislerde tüm kütleyi tek bir kabuk altında toplamak için kullanılır; buna karşılık her yeni kesişim, çatının hem statik hem su yalıtımı açısından en pahalı bölgesini üretir.

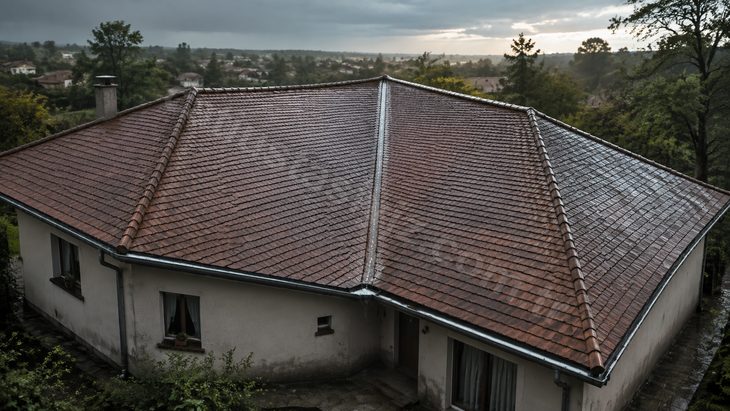

Dere Hattı: Birleşik Formun En Zayıf Noktası

Dere merteği, çevresindeki iki çatı yüzeyinden gelen yükü kendi üzerinde toplar ve statik olarak bir mertekten çok zemin ana kirişi gibi davranır. Üzerine binen eğilme momenti ve kesme kuvveti, mahya ucundan saçağa doğru sıfırdan başlayıp giderek büyür. Konut yapı yönetmelikleri bu yüzden dere merteğinin kesitini standart mertekten daha derin ve daha kalın ister. Dere ile saçak arasına çapraz bağlanan kısa mertekler ise köşeye yaklaştıkça periyodik olarak kısalır ve yüzeydeki yükü diyagonal taşıyıcıya aktarır.

Birleşik formda karar verirken ölçü şudur: kütle kırılımı mimari olarak ne kazandırıyorsa, dere sayısı da bakım ve detay yükü olarak onun karşılığını ister. İki kütleyi tek bir dikdörtgende toplayabilen plan, çatıda hiç dere üretmez.

Melez Kırma Çatı Tipleri: Yarım Kırma, Hollanda Kırması ve Mansard

Yarım kırma çatı, beşik ile kırma arasındaki melezdir. Çatı tabandan beşik gibi yükselir, ancak kalkan duvarın rüzgâra en açık tepe bölümü kesilerek oraya küçük bir eğimli yüzey oturtulur. Kaldırma kuvveti tam da üçgen kalkanın tepe köşelerinde yoğunlaştığı için, o dikey engelin kaldırılması binanın rüzgâr direncini belirgin biçimde artırır. Kazanç çift yönlüdür: çatı arasındaki geniş hacim ve pencere açma imkânı beşik çatıdaki gibi korunur, cepheye çapraz vuran yağmura karşı da ek bir saçak koruması doğar. Avrupa kırsal konut mimarisinin karakteristik formu budur.

Hollanda kırması aynı hamleyi ters yönde yapar.

Hollanda kırmasındaki bu küçük dikey alınlık, çatı arasına doğal ışık ve çapraz havalandırma girişi sağladığı için sıcak iklimlerde tercih edilir. Mansard ise hacmi büyütmeyi uç noktaya taşır: dört yöne eğimli form korunur, fakat her cephe iki farklı eğim taşır. Üst bölüm neredeyse düz, alt bölüm dike yakındır. Sonuçta çatı altında neredeyse tam kat yüksekliğinde yaşanabilir bir hacim doğar; bedeli, kırık hattındaki detay sayısı ve dik alt yüzeyin kaplama işçiliğidir.

Teraslı Kırma Çatı ve Modern Yorumlar

Teraslı kırma çatı, eğimli düzlemin bir cephede kesilip yerini düz ve yürünebilir bir platforma bıraktığı kurgudur. Yapının bir bölümünde çatı yüzeyi yüksek eğimle akmaya devam ederken, kesilen bölgede %2-3 eğimli bir teras kurulur; gizli dere veya parapet ardı çözümü sayesinde dışarıdan bakıldığında klasik eğimli kırma çatı silueti bozulmaz. Şehir içi konut ve villa projelerinde ek dış mekân kazanmanın en sık kullanılan yolu budur.

Eğimli kırma çatı ile düz terasın buluştuğu hat, yapının su yalıtımı açısından en zayıf noktasıdır. Yüksek eğimden hızla inen su düz düzlemde hızını kaybederek göllenmeye başlar; rüzgârla itilen yağmur ise kaplamanın altına girip yukarı tırmanma eğilimi gösterir. Geçiş detayının dört şartı vardır:

• Terasın su yalıtım membranı, eğimli çatının iskeleti ve yalıtım levhaları boyunca düşeyde en az 45-60 santimetre yukarı döndürülür; bu bindirme payı geri tepen suya karşı tek gerçek bariyerdir.
• Düz teras düzleminin eğim betonu en az %1 eğimle drenaj çıkışlarına veya süzgeçlere yönlendirilir; sıfır eğimli teras göllenmeyi kalıcı hale getirir.
• Sentetik membranlar ile asfalt bazlı yapışkan bantlar kimyasal olarak uyumsuzdur; temas yüzeyine ayırıcı bir koruma katmanı girer.
• Ters çatı çözümünde su yalıtımı doğrudan betonarme döşemeye serilir, ısı yalıtım levhaları membranın üstüne konur; böylece membran mor ötesi ışınlardan ve mekanik darbeden korunur.

Modern kırma çatı yorumları formu değil yüzeyin okunuşunu değiştirir. Klasik kırmızı kiremidin yerini koyu renkli kenetli metal panel veya antrasit sandviç panel aldığında, aynı geometri çok daha keskin ve minimalist bir siluetle okunur; saçak daralır, mahya çizgisi belirginleşir. Kaplama kararı ile form kararı birbirinden bağımsızdır: piramit de, müşterek de, teraslı kırma çatı da bu yüzeylerin herhangi biriyle kurulabilir.

Formun seçilmesi işin yarısıdır. Aynı silueti dikdörtgen bir planda ahşap makas, kare planda tek noktada buluşan dört eğik mahya, L planda ise ayrı ayrı hesaplanmış dere mertekleri taşır. Bu nedenle bir sonraki karar, seçilen formun altına hangi taşıyıcı kurgunun girdiğidir.

Kırma Çatı Konstrüksiyonu: Taşıyıcı Sistem Nasıl Kurulur?

Bu kurgunun tek bir görevi vardır: çatıya binen her kilogramı kesintisiz bir yol üzerinden binanın taşıyıcı sistemine indirmek. Yol malzemeden bağımsız olarak aynı sırayı izler. Örtü yükünü merteklere verir, mertekler aşıklara, aşıklar dikmelere veya makas düğümlerine, onlar da yastık kirişleri üzerinden betonarme döşemeye ya da taşıyıcı duvara aktarır. Çatı çökmelerinin çoğu malzemenin dayanımı yetmediği için değil, bu zincirin bir halkası kurulmadığı için yaşanır.

Zincirin taşıdığı yük tek kalem değildir: karkasın ve örtünün kendi ağırlığı, kar, rüzgârın hem basıncı hem emmesi, deprem ivmesi. Kar bunların içinde en çok küçümsenenidir, çünkü ağırlığı sabit değildir. Taze karın metreküpü yaklaşık 100 kilogram gelirken, ıslanıp donmuş kar 300 kilograma kadar çıkar.

Kırk santimlik ıslak bir kar örtüsü metrekareye 300 × 0,40 = 120 kilogram bindirir; 120 metrekarelik bir kırma çatıda bu, 14 tonu aşan geçici bir ağırlık demektir. Asıl kritik senaryo bu yükün deprem anına denk gelmesidir: yatay deprem kuvveti kütleyle doğru orantılı büyüdüğü için, karla ağırlaşmış bir çatı binaya normalden çok daha sert bir yanal kuvvet uygular.

Rüzgârda ise iki ayrı hesap yürür. Biri çatının bir bütün olarak nasıl davrandığını, diğeri tek bir merteğin veya kaplama levhasının üzerindeki yerel kuvveti inceler. Yük toplama alanı küçüldükçe yerel emme katsayıları yükseldiğinden, mertek ve kaplama bağlantıları çatının genel hesabına göre değil, o noktadaki tepe değerine göre boyutlandırılır.

Ahşap Kırma Çatı Konstrüksiyonu: Oturtma ve Makaslı Sistemler

Kırma ahşap çatı iki statik kurguya ayrılır ve ayrımı mimari tercih değil mesnetler arası açıklık belirler.

Oturtma çatı, iç bölme duvarlarının veya betonarme döşemenin çatı yükünü doğrudan taşıyabildiği durumlarda kurulur. Mertekler eğim boyunca uzanır, yükü aşıklara verir; aşıklar düşey dikmelere, dikmeler altlarındaki yastık kirişlerine oturur. Bu düzenin en önemli özelliği dikmelerin yalnızca düşey eksenel basınç taşıması, dış duvarlara hiçbir yanal itme uygulamamasıdır. Bütün kuvvetler düşey vektörler halinde aşağı iner, duvarlar dışa doğru açılmaya zorlanmaz.

Oturtma çatının mühendislik açısından kesinlikle uygulanmaması gereken üç durum vardır:

• Betonarme döşeme yalnız kendi zati ağırlığını taşıyacak kapasitedeyse (dikme dibinde zımbalama ve lokal çökme riski doğar)
• Dikmenin altında onu karşılayacak bir kiriş, perde veya taşıyıcı duvar yoksa
• Taşıyıcı duvar eksenleri arasındaki açıklık 4,00 metreyi aşıyorsa

Üçüncü şart aşıldığında ahşabın eğilme sınırı yetersiz kalır ve kırma çatı makas taşıyıcılığına geçilir. Asma çatı adı verilen bu kurguda taşıyıcı, üçgenleme prensibiyle çözülmüş kafes kirişlerdir. Bir makas; bırakma kirişi (alt başlık), askı (düşey çubuk), yanlama (eğik basınç çubuğu), payanda (üst başlık) ve gergiden oluşur. Ustalar makasları genellikle 2,00 ile 2,50 metre aralıklarla dizer, aradaki yükü aşıklar toplar.

Tablodaki tek satır, iki sistemin bütün farkını özetler: oturtma çatıda düşey eleman yükü iterken, makaslı çatıda askı yükü çeker. Bu yüzden makasta askının bırakma kirişine bağlanışı, sahada en sık yanlış yapılan detaydır. Askı, bırakma kirişine tam oturacak biçimde zıvanalanmaz; arada bilerek 2 ila 3 santimetrelik bir tolerans boşluğu bırakılır. Kar veya rüzgâr yükü altında makas esnediğinde bu boşluk sistemin rijit bir biçimde kırılmasını önler, yük elastik sınırlar içinde dağılır.

Ahşap kırma çatı konstrüksiyonunda zayıf halka ahşabın kendi mukavemeti değil, elemanların birleştiği düğüm noktalarıdır. Yanlama çubuğu askıya eğik giymeli payanda geçmesiyle bağlanır ve geçmenin askı ucuna veya aşık altına olan yırtılma mesafesi en az 25 santimetre olacak şekilde boyutlandırılır; bu mesafe kısalırsa ahşap lifleri boyunca kayma ve yırtılma başlar. Büyük açıklıklı makaslarda kaymayı tümüyle durdurmak için yanlama ile bırakma kirişi arasına meşe gibi sert ağaçtan takozlar konulup üç dişli geçme uygulanır. Modern uygulamada geçmeler tek başına yeterli sayılmaz: bulon, çelik lama demiri ve 8 ile 10 milimetre kalınlığında galvanizli sac levhalarla desteklenen kompozit birleşimler kullanılır.

Rüzgârın makas üzerindeki etkisi de simetrik değildir. Rüzgârı karşılayan yüzde basınç, arka yüzde emme oluşur; tipik bir çözümde basınç tarafında +240 kilogram hesaplanırken emme tarafında eksi 140 kilogramlık ters yönlü bir kuvvet çıkar. Çubuklardaki eksenel kuvvetler bu iki durum için ayrı ayrı çözülür, boyutlandırma ikisinin en olumsuzuna göre yapılır.

Çelik ve Betonarme Kırma Çatı İskeleti

Metal kırma çatı ifadesi iki ayrı şeye işaret eder: taşıyıcı karkasın çelik olması ve örtünün metal olması. Burada konu birincisidir. Çelik, yangın güvenliği, geniş açıklık ve montaj hızı öne çıktığında ahşabın yerini alır; homojen yapısı, yüksek akma dayanımı ve galvaniz koruması onu kırma çatı taşıyıcılığında güçlü kılar.

Kırma çatı çelik konstrüksiyonunun konut ölçeğindeki karşılığı soğuk şekillendirilmiş hafif çeliktir. Et kalınlığı 0,84 ile 2,5 milimetre arasında değişen galvanizli saclar soğuk preslenerek profile dönüştürülür. Mertek ve aşıklarda ya iki C profilin sırt sırta birleştirilmesiyle elde edilen kompozit I kesit, ya da tek parça Sigma profil kullanılır; Sigma profil aynı açıklığı daha az ağırlıkla geçtiği için maliyet ve performans dengesinde öne çıkar. Merteklerin sürekli açıklıklı kiriş olarak tasarlanması orta mesnetteki burkulmayı ve sehimi belirgin biçimde azaltır, böylece daha ince profillerle çalışılabilir. Merteklerin üzerine vidalanan OSB paneller yalnızca zemin değildir; taşıyıcıya bağlandıklarında yatay rijitliğe katkı veren bir düzlem oluştururlar. 30 ve 40 santimetrelik modüler mertek aralıklarıyla 12 metreye kadar açıklık geçilebilir, ancak mühendislik açısından önerilen ekonomik sınır 7,2 metredir. Tavan kaplamasının asılması için merteklere ters yönde Omega profiller monte edilir.

Fabrika, hangar, spor salonu ve depo gibi yapılarda ince saclar yerine sıcak haddelenmiş profiller devreye girer. S235JR veya S355 kalite çelikten üretilen HEA, IPE ve UPN kesitlerle kurulan düzlem kafes kirişler ya da üç boyutlu uzay kafes sistemler, hiçbir ara kolon olmadan 90 metreye varan açıklıkları geçebilir. Çeliğin rijitliği sehimi de çok küçük tutar: 14,5 metrelik bir çelik çatıda hesaplanan sehim 1,6 milimetre mertebesindedir.

Betonarme kırma çatı ise doğrusal elemanların birleşimi değil, tek parça dökülen bir düzlemdir. İki biçimde karşımıza çıkar: hasır donatılı eğimli plaklar ve üç boyutlu kabuklar. Kabuk sistemler açıklığa oranla şaşırtıcı derecede incedir; 30 metrelik bir açıklık 10 santimetre kalınlıkta çözülebilir. Donatılı betonun 1867'deki ilk patentlerinden sonra 1920'lerde geliştirilen ince kabuk teknikleri, yükü kendi yüzeyi içinde basınç ve çekme olarak taşıyan formlarla bu inceliği mümkün kılmıştır. Betonarme çatının statikte pasif bir örtü değil taşıyıcı bir düzlem sayılması, altındaki kirişlere binen yükü ve sehimi doğrudan değiştirir. Kabuğun doğru çalışması için yükün yayılı ve sürekli olması gerekir; noktasal yükler ve kalınlıktaki ani sıçramalar yerel eğilme momentleri doğurur.

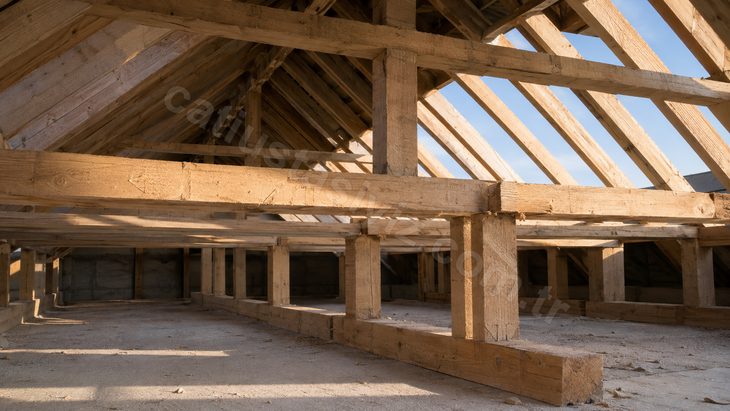

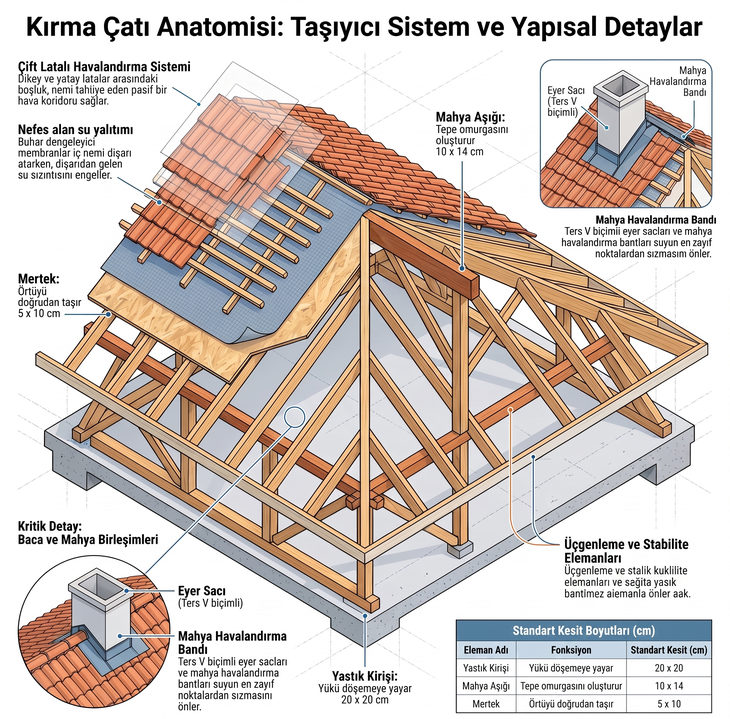

Kırma Çatı Elemanları: Mertek, Aşık, Dikme ve Yastık

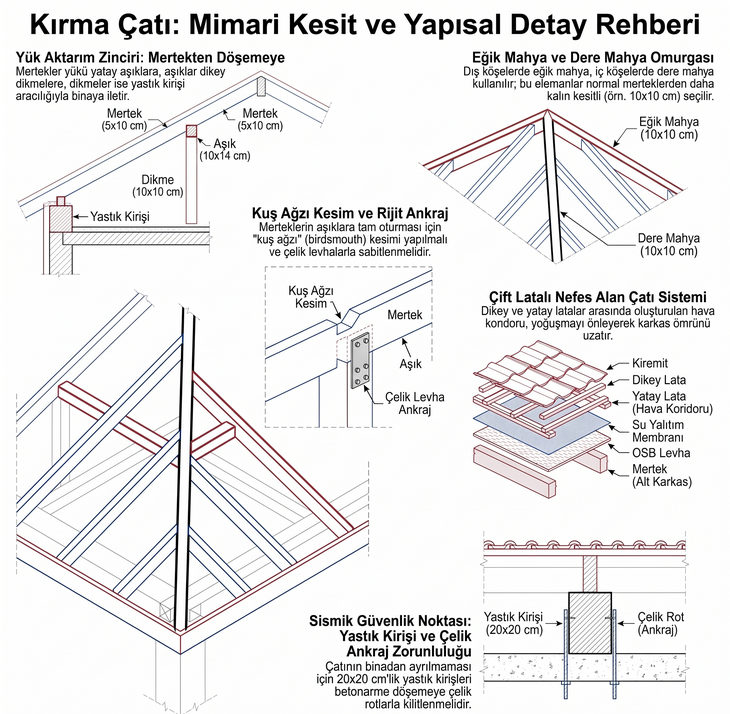

Kırma çatı malzemeleri listesi bir alışveriş listesi değil, bir görev dağılımıdır. Her eleman zincirde belirli bir gerilme tipini karşılamak üzere boyutlandırılır; kesitler de bu görevden çıkar.

Kırma çatı merteği ile beşik çatınınki aynı işi görür, fakat kırma formda köşelerde bambaşka bir eleman devreye girer. Eğik mahya, binanın dış köşesinin açıortayından başlayıp tepe mahyasına ulaşan köşegen taşıyıcıdır. İki farklı eğimli yüzeyi birbirine bağlar ve tepeye ulaşamayan kısa mertekler yüklerini doğrudan ona saplanarak aktarır. Sonuç olarak eğik mahya, normal bir mertekten çok daha geniş bir alandan yük toplar; bu yüzden kesiti standart merteğin iki katına yakındır ve damlalık aşığına kadar kesintisiz devam etmesi, yükü doğrudan köşe mesnedine indirmesi gerekir.

Aşıklar çatının yatay arterleridir ve üç ayrı kotta üç ayrı iş yaparlar. En alttaki damlalık aşığı, saçak altından giren rüzgârın kaldırma etkisini karşıladığı için bir kilit taşı gibi çalışır. Ortadaki aşık, mertek boyu 2,50 metreyi aştığında merteğin bel vermesini önlemek üzere araya girer. En tepedeki mahya aşığı ise farklı yönlerden gelen merteklerin ve eğik mahyaların buluştuğu düğümdür; bütün basınç kuvvetleri orada toplandığı için aşıklar arasında en kalın kesite sahip olması gereken elemandır.

Dikmeler bu yükü aşağı indirir ve plan üzerinde serbestçe yerleştirilemezler: makas hesabının belirlediği kritik yük düğümlerinde, mahya ve ara aşıkların tam altında durmak zorundadırlar. Dikmenin bir aşık düğümünün altında olmaması, aşığı hesaplanmamış bir açıklıkla çalışmaya zorlar.

Sistemin yatay yükler karşısında ayakta kalması ise göğüsleme ve kuşaklama elemanlarına bağlıdır. Göğüslemeler dikme ile aşık arasındaki açıyı kilitleyerek aşığın yana devrilmesini önler. Kuşaklamalar, yani rüzgâr kirişleri, merteklerin altına çapraz bağlanır ve rüzgâr yalnızca bir cepheye çarptığında doğan asimetrik kuvveti bütün çatı düzlemine dağıtır. Çatı böylece parça parça değil tek bir rijit kütle gibi davranır. Bu çaprazların ihmal edilmesi, fırtınada çatının burkulup içe göçmesinin en yaygın sebebidir.

Zincirin son halkası yastıktır. Dikmelerden gelen noktasal yükleri betonarme döşemeye veya duvara yayılı yük olarak dağıtır, aynı zamanda çatının binaya sismik olarak kilitlendiği yerdir. Yastıklar çelik dübel, rot veya metal kelepçelerle döşemeye sabitlenir; dikmeler de geçme ya da çelik levhalarla yastığa bağlanır.

Bunun arkasındaki mekanik basittir. Deprem kuvveti kütle ile ivmenin çarpımıdır; çatı ne kadar ağırsa ve ağırlık merkezi ne kadar yukarıdaysa, yapı o kadar büyük bir yanal kuvvetle sallanır. Çatının ağırlık merkezi ile binanın rijitlik merkezi planda çakışmazsa buna bir de burulma eklenir. Çatı karkası binaya hem esnek hem sağlam düğümlerle bağlanmadığında alt katlar ile çatı katı farklı ritimlerde hareket eder ve bağlantı noktaları kopar; yapı mühendisliğinde kamçı etkisi denen durum budur. Çelik karkaslarda yüksek süneklik enerjinin bir bölümünü kalıcı şekil değiştirerek yuttuğu için bu göçme biçimi çok daha seyrek görülür.

Karkas tamamlandığında çatı hâlâ kapalı değildir. Bu noktadan sonrası yük taşıyan elemanların değil, yağmuru, ısıyı ve su buharını durduran katmanların işidir. Ancak o katmanların ağırlığı da baştan bu karkasın hesabına girmiş olmalıdır.

Kırma Çatı Kaplama ve Yalıtım Katmanları

Merteklerin üzerine gelen ilk katman kaplama değil, kaplamanın oturacağı zemindir. Kırma çatıda kabuk tek bir örtü değildir; her biri ayrı bir fiziksel görevi olan katmanlar üst üste dizilir. Suyu dışarıda tutmak da yetmez: içeriden yükselen su buharının tahliye edilmesi gerekir. Kaplama kararı, hangi katmanların hangi sırayla geleceğini de belirler.

Kiremit Kaplama ve İki Latalı Çatı Katmanları

40-60 cm aralıkla dizilmiş merteklerin üzeri, noktasal yükü geniş alana dağıtan düzlemsel bir zeminle kapatılır. Bugünkü şartnamelerde bu zemin aralıklı ahşap tahta değil, TS EN 300 standardına uygun OSB/3 levhadır (yönlendirilmiş yonga levha). Kalınlık 11 ile 18 mm arasında seçilir. Levhalar aralıksız ve derzleri şaşırtmalı monte edilir. Bu montaj çatı yüzeyinde yekpare bir rijitlik yaratır; sismik sarsıntıya ve yanal rüzgâr yüküne karşı burulma direncini artırır. OSB'nin iki yüzü de reçineyle güçlendirildiği için imalat sırasındaki geçici nem levhayı şişirmez. Kırma çatının toplam kabuk kalınlığı da burada belirlenir: mertek arasına giren yalıtım şiltesinin hacmi, OSB kalınlığı ve üstteki çift lata boşluğu birlikte hesaplanır.

Isı yalıtımı mertek aralarına veya merteğin altına yerleşir. Poliüretan köpük, cam yünü ve taşyünü şilte üç yaygın seçenektir. Ses yalıtımı ve yangın dayanımı öne çıkıyorsa mertek arasına 8 ila 10 cm kalınlıkta, 50 kg/m³ ve üzeri yoğunlukta taşyünü levha konur. Sistemin U değerini, yani ısıl geçirgenlik katsayısını belirleyen ana katman budur. Çatı arası hacim yaşam alanı olarak kullanılacaksa yalıtımın kotu ve kurgusu değişir; Çatı Arası Isı Yalıtımı: Malzeme, Uygulama ve Maliyet Rehberi bu ayrımı ayrıca ele alır.

OSB tamamlanınca su yalıtımına geçilir. Eskiden zift emdirilmiş ruberoid ve bitümlü karton kullanılırdı. Bugün yerini mikro gözenekli nefes alan membran ve modifiye elastomerik bitüm örtüler aldı. Mantığı basittir: gözenekler sıvı su damlasının yüzey gerilimini aşamayacağı kadar küçük, su buharı molekülünün geçebileceği kadar büyüktür. İç ortamdan yükselen sıcak nemli hava soğuk OSB yüzeyine çarpınca yoğuşur. Hapsolan bu nem karkasta mantarlanma ve çürüme başlatır, cam yünü ve taşyünü gibi lifli yalıtımı ıslatarak ısıl direncini bitirir. Nefes alan membran nemi dışarı bırakır, yağmuru içeri almaz.

Membranın üstüne kiremit doğrudan dizilmez. Aradaki hava koridorunu iki sıra lata kurar:

1. Membranı saçaktan mahyaya doğru seryatay şeritler halinde ve daima en alt kottan başlanır. Her şerit alttakinin üzerine su akış yönünde 10-15 cm biner, birleşim yerleri kılcal sızıntıya karşı butil bantla mühürlenir. Zımba ve çivi delikleri membran yaması ya da sızdırmazlık bandıyla kapatılır.
2. Dikey latayı mertek izdüşümüne çakçatı eğimi yönünde, 4,5 x 6,5 cm veya 5 x 5 cm kesitli çıtalar ortalama 60 cm aralıkla sabitlenir. Bu hizalama, kiremitten sızan suyun hiçbir yatay engele takılmadan saçak oluğuna inmesini sağlar.
3. Yatay latayı adım mesafesine göre döşe3 x 5 cm kesitli kiremit asma çıtaları saçağa paralel çakılır. Akdeniz veya Marsilya tipi kil kiremitte saçak ucundaki ilk iki çıta arası, kiremidin saçak çıkmasını karşılamak için 30 cm; yüzeydeki diğer bütün aralıklar 33,6 cm olur. Birkaç milimetrelik sapma kiremitlerin kilit mekanizmasını tutturmaz ve çatı düzleminde dalgalanma yapar.

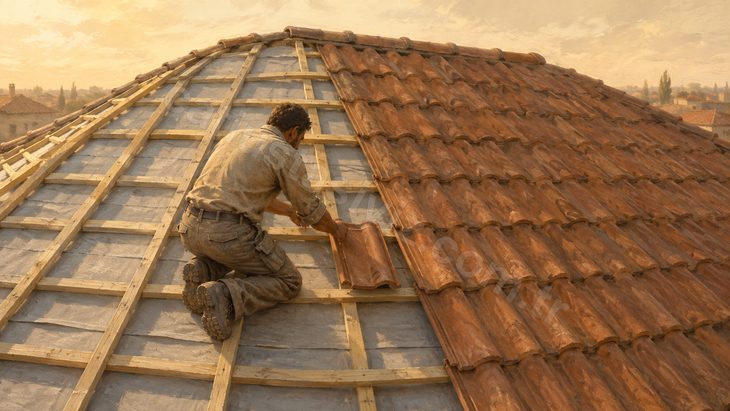

4. Kiremidi yatay çıtaya askiremidin topuğu çıtaya oturur, yan ve üst kenarlardaki derin kanallar komşusuyla kenetlenir. Mahyada harçlı uygulama yerine kuru mahya sistemi tercih edilir: mahya kiremitlerinin altına kendinden yapışkanlı, mikro gözenekli mahya bandı serilir, hava tahliyesi kesilmeden sızdırmazlık korunur.

İki lata arasındaki boşluk, fizikte baca etkisi denen termal sirkülasyon motorunu çalıştırır. Güneş altında ısınan kiremit, altındaki havayı ısıtır; genleşen ve hafifleyen hava saçaktan mahyaya doğru ivmelenir ve mahya havalandırma kiremidinden dışarı atılır. Arkasından saçaktan serin hava emilir. Yazın bu döngü çatının ısıl yükünü düşürür, kışın çatı arasındaki yoğuşma nemini kurutur. Sirkülasyonun kesintisiz olması için her 10 m² çatı yüzeyine bir adet hava boşluklu havalandırma kiremidi konur.

Kırma çatıda rüzgâr, düzlemlerin kesiştiği eğik mahyalarda, köşe hatlarında ve saçakta emme kuvveti üretir. Türbülans kiremidin altına girer, basınç farkı yaratır ve serbest duran kiremidi yerinden söker. Kenetli form tek başına buna yetmez. İlk sıra kiremitler, saçak kenarındakiler ve eğik mahya çizgisine gelenler tek tek, paslanmaz galvaniz çivi veya özel formlu metal klipsle latalara ankrajlanır; rüzgârın şiddetli olduğu coğrafyalarda bütün yüzey sabitlenir.

Tablodaki fark üretim yönteminden gelir. Mikrokil teknolojisi, kilin 500 mikronun altına, yani pudra inceliğine kadar öğütülmesidir. İnce granülometri fırınlamada partiküllerin maksimum yoğunlukta kaynaşmasını sağlar ve kiremidin içindeki kılcal boşlukları neredeyse sıfıra indirir. Düşük gözeneklilik su emmeyi düşürür, kışın içeri giren suyun donup genleşerek kiremidi patlatmasını önler. Pürüzsüz yüzey tozun, yosunun ve asit yağmurunun tutunmasını da zorlaştırır. Ortalama 40 x 24 cm boyutundaki kiremitten bindirme paylarıyla birlikte metrekareye 15 adet girer; yalıtım katmanlarıyla beraber sistem metrekarede 45-55 kg yük bindirir. Kiremit türleri, ömrü ve bakımı Kiremit Çatı: Türler, Uygulama, Yalıtım, Maliyet ve Bakım sayfasında ayrıntılı işlenir.

Sandviç Panel Çatılarda Kaplama ve Sızdırmazlık

Fabrika, antrepo, lojistik deposu, spor salonu ve tarım yapısı gibi geniş açıklıklı kırma çatılarda kiremit yerini sandviç panele bırakır. Panel, iki metal kabuk ile aralarına enjekte edilen yalıtım çekirdeğinin ayrılmaz biçimde birleştiği prefabrike bir kaplamadır. Alt ve üst yüzeyler 0,40 ile 0,70 mm kalınlıkta galvanizli çelik veya alüminyum levhadır; coil coating yöntemiyle polyester, PVC, PVDF ya da plastisol boyayla fırınlanır. Panel kalınlığı 40 mm ile 200 mm arasında değişir. Isıl direnci belirleyen şey sacın kendisi değil, ortadaki çekirdektir.

Düşük U değeri daha iyi yalıtım demektir. Ağırlık farkı ise sistem seçiminin ana gerekçesidir: kiremit örtü altındaki taşyünü ve OSB ile birlikte metrekarede 45-55 kg yaparken, 5 cm poliüretan dolgulu panel 10-15 kg'da kalır. 10.000 m²'lik bir depo çatısında bu fark, taşıyıcı çelikte ve temelde yüzlerce ton malzeme demektir. Hafif kabuk aynı zamanda yapının üst kotundaki eylemsizlik kütlesini küçültür ve sismik performansı iyileştirir. Buna karşılık kimyasal tesis, enerji santrali ve yanıcı madde deposunda ısı yalıtımından feragat edilir: A1 yanmazlık sınıfındaki 100-110 kg/m³ yoğunluklu mineral taşyünü panel yasal zorunluluktur. Çekirdek ve örtü seçimini bir arada değerlendirmek için Çatı İzolasyonu: Malzeme, Uygulama ve Sistem Seçimi Rehberi sayfası kullanılabilir.

Sahadaki sızdırmazlık problemlerinin ezici çoğunluğu fabrikasyon hatasından değil montajdan doğar. Montaja başlamadan şantiyenin hâkim rüzgâr yönü tespit edilir ve paneller hâkim rüzgârın tersi yönde bindirilerek döşenir. Rüzgâr yönünde yapılan bindirmede basınç farkı, yüzeydeki suyu bini derzinin içine iter. Kırma çatı eğiminin %5 ile %8 arasında kaldığı geniş yüzeylerde su yavaş akar ve yüzeyde uzun kalır; bu eğimlerde boyuna bindirme 25 cm'nin altına düşürülmez. Üst üste binen iki sac arasına kesintisiz butil mastik bant veya nötr silikon çekilerek ikinci bir su hattı kurulur, derzler pop perçin ya da çektirme vidasıyla mekanik olarak kilitlenir. Panelin çelik aşığa bağlantısı ise EPDM contalı, geniş rondelalı, UV dayanımlı matkap uçlu vidayla yapılır.

Panel kapalı devre çalışan bir sistemdir. Dört eğik düzlemin buluştuğu mahya hatlarında ve çatının dışa taştığı saçak uçlarında paneller testereyle kesilir, çekirdek açığa çıkar. Özellikle taşyünü dolgu açık uçtan yoğuşma suyunu sünger gibi çeker. Islanan yalıtım ısıl direncini kaybetmekle kalmaz; ağırlaşır, iç sacta korozyon başlatır, panelin taşıyıcı sistemden kopmasına kadar giden bir zincir kurar. Açık uçlar geçici malzemeyle değil, panel hatvesinin (dalga geometrisinin) ölçüsüne göre bükülmüş ön metal kapama profilleriyle boşluksuz kapatılır.

Metal profil burada yeni bir sorun üretir: ısı köprüsü. İç sacı dış saca bağlayan iletken profil, iç yüzeyde anında terleme yapar. Çözüm iki metali birbirine değdirmemektir; aralarına poliüretan yalıtım fitili (backer rod), EPDM bant veya termal kopukluk sağlayan köpük profil yerleştirilir. Mahyada kurgu çok katmanlıdır: alt mahya sacı, boşluğa ilave cam yünü ya da taşyünü şilte, sızdırmazlık fitili ve üstte geniş kanatlı kapama sacı. Üst mahya rüzgâr yönü hesaba katılarak vidalanır, panel yivlerine basan bölgelere sürekli şerit mastik çekilir.

Saçak, Oluk, Parapet ve Baca Detayları

Kırma çatı en çok, düzlemin bittiği yerde zorlanır. Saçak, oluk, parapet ve baca bitişleri hem ahşap karkaslı kiremit çatıda hem çelik karkaslı panel çatıda aynı işi görür: suyun yapı kabuğuna girebileceği her açığı kapatmak. Kırma çatı detayı denince sahada kastedilen de bu geçişlerdir.

Saçak, çatının dış duvar sınırından dışarı taşan uzantısıdır. Yerel mimariye ve iklime göre 50 ile 100 cm arasında, yer yer 110 cm'ye kadar projelendirilir. Üç işi vardır: yağmuru bina temelinden ve cephe boyasından uzaklaştırır, yaz güneşinde cepheye pasif gölge yapar, kiremit altındaki hava koridoruna kesintisiz taze hava emiş ağzı verir.

Kırma çatıda oluk yapıyı dört bir yandan çepeçevre sarar. Kesiti yetersizse şiddetli yağışta su taşar ve doğrudan cepheye ya da saçak altına (sofit) girer. Hesap, suyun toplandığı çatı yüzeyinin izdüşüm alanı üzerinden kurulur:

Bir yüzeyi 40 m² izdüşüm toplayan kırma çatıda o cephenin oluğu 32 ile 40 cm² iç kesit ister. Oluk düz de döşenmez: iniş borusuna doğru binde beş meyil verilir, yani 10 m'lik bir oluk hattının iki ucu arasında 5 cm kot farkı bulunur. Kanal ve saçak kaplaması çinko, PVC, boyalı galvaniz sac veya bakırdan imal edilir ve çatının rüzgâr direncine dahil bir parçadır.

Teras formunun kırma çatıyla birleştiği yapılarda ve kalkan duvar uygulamalarında çatı sınırına 40-80 cm yüksekliğinde betonarme, gazbeton veya tuğla parapet duvarı örülür. Çatı düzleminin dikey duvara 90 derece ile bindiği bu köşe, kar birikmesinin ve kılcal çekmenin (betonarmenin suyu yukarı emmesi) en yoğun yaşandığı yerdir. Köşe dik bırakılmaz: çimento veya poliüretan esaslı onarım harcıyla 45 derece pahlanır. Pah, suyun iç köşede göllenip membranı kırmasını önler. Ardından yüksek elastikiyetli polimerik membran duvar yüzeyine döndürülür, tabandan en az 10-15 cm yukarı tırmandırılır ve baskı çıtasıyla duvara ankrajlanır. Su toplanma riski yüksekse bu kot daha yukarı çekilir.

Parapetin taç bölgesi yağışa doğrudan açıktır ve harpuşta ile kapatılır. Harpuşta suyun ve karın birikmesine izin vermeyecek eğimde döşenir; kenarındaki damlalık uzantısı suyun cepheye akmasını keser. Alüminyum, titanyum çinko, CTP veya mermerden üretilir. Montajda delinmeme prensibi geçerlidir: üst yüzeyden dış ortama açık vida ve çivi kullanılmaz, profiller H profil ve alt sabitleme klipsleriyle şaşırtmalı kenetlenir. Metal harpuştada yaz güneşi ciddi termal genleşme yapar; profil araları dilatasyon payı bırakılarak arka fitilli nötr mastikle desteklenir.

Çatıyı dikey delen baca, havalandırma şaftı ve tesisat kulesi sızdırmazlığın en zayıf karnıdır. Mahyadan kopan su debisi eğim yönünde hızlanır ve bacanın arka duvarına çarpar; orada biriken suyun basıncı yalıtımı hızla yıpratır. Çözüm eyer detayıdır: bacanın mahyaya bakan yüzüne eklenen ters V biçimli su kırıcı, aşağı hücum eden yağmur ve kar sularını arka duvara çarpmadan iki yana, bacanın yan oluklarına yönlendirir.

Kabuk, en zayıf halkası kadar sağlamdır. En yüksek yalıtım değerine sahip kaplama bile saçak profilinde, parapet pahında veya baca yakalığında kalan tek bir kılcal açıkla görevini kaybeder. Bu geçişlerin hiçbiri şantiyede doğaçlanmaz; ölçüsü, eğimi ve kesişimi kâğıt üzerinde çözülür.

Kırma Çatı Çizimi: Plan, Kesit ve 3D Model

Kâğıt üzerindeki çözüm tek bir çizimden ibaret değildir. Kırma çatı projesi üç gösterimin üst üste binmesiyle kurulur: kuşbakışı çatı planı mahya ve dere hatlarının yatay izdüşümünü verir, düşey kesitler yükseklik ile katman ilişkisini gösterir, cephe görünüşleri silueti ve su tahliye güzergâhını belgeler. Üçü birbirini denetler; planda çözülmemiş bir kesişim, kesitte kot uyuşmazlığı olarak geri döner.

Kırma Çatı Planı Nasıl Çizilir?

Vaziyet planı yapının parsel içindeki yerini ve yönünü verir; çatı planı ise o kütlenin üzerine gelen yüzeylerin kuşbakışı çözümüdür ve duvar hattından değil, oturum sınırının saçak çıkması kadar dışa ötelenmiş halinden başlar. Yapılan iş, eğik yüzeylerin ve bu yüzeylerin kesişim hatlarının yatay izdüşümünü bulmaktır; sahada ve projede plan tanzimi ya da kısaca kırma çatı çözümü denen aşama budur. Tanzim estetik bir tercih değildir: taşıyıcı sisteme, yağış rejimine ve imar yönetmeliğine bağlı matematiksel bir modelleme işidir.

Çözümün tek kuralı vardır. Eş eğimli iki çatı yüzeyinin kesişim hattı, o yüzeyleri sınırlayan saçak hatlarının açısını tam ortadan böler. Bina köşeleri dik olduğundan bu açıortay çizgileri plan düzleminde 45 derece ile çıkar. Kural bir çizim kolaylığı değil, eğimin her yönde eşit kalmasının ve suyun yüzeyde hiçbir engele takılmadan tahliye edilmesinin teminatıdır. Basit kırma çatı çiziminde, yani kare ya da dikdörtgen planda, çözüm tek adımda biter; asıl iş girintili çıkıntılı planlarda başlar.

1. Saçak sınırını tek parça çizdış duvar hattı saçak çıkması kadar dışa ötelenir. Sınır kapalı ve kesintisiz bir çokgen olmak zorundadır, çünkü bütün kesişimler bu hattan türetilir.
2. Kütleyi temel dikdörtgenlere bölL, T, U ve H planlar tek seferde çözülmez. Kütle, birbirine eklenmiş basit dikdörtgenlere ayrılır ve her dikdörtgen kendi içinde değerlendirilir.
3. Her köşeden açıortayı çıkardış köşelerden çıkan çizgiler suyun dışarı aktığı dışbükey eğik mahyaları, iç köşelerden çıkanlar iki yüzeyin birbirine su akıttığı içbükey dere hatlarını verir.
4. Tepe mahyasını bağlakarşılıklı açıortayların buluştuğu noktalar, uzun eksen boyunca uzanan yatay mahya ile düz çizgi halinde birleştirilir.
5. Farklı genişlikteki kolları düşük mahyayla bağladar koldaki yüzeyin zirvesi, geniş koldakinden alçakta kalır. İki kot arasındaki bağlantı ikincil bir düşük mahya hattıyla kurulur ve plan bütünlenir.

Bu sıra taşıyıcı malzemeden bağımsızdır: ahşap oturtma kırma çatı planı ile çelik karkaslı bir çatının planı aynı açıortay geometrisiyle çözülür. Malzeme ayrımı planda değil, kesit ve detay çizimlerinde ortaya çıkar.

Bu beş adım, bütün yüzeylerin aynı eğimde olduğu varsayımına dayanır. Eğimin yönden yöne değiştiği kırma çatı çözümlerinde 45 derecelik kolaylık ortadan kalkar.

Mahya Yüksekliği, Gabari ve Emsal Sınırları

Kırma çatı tanzimi tasarımcının serbest geometrik oyunu değildir; Planlı Alanlar İmar Yönetmeliği ve yerel idarenin kararları sınırı çizer. Yapının hacmini ve siluetini iki kavram belirler.

Emsal (kat alanı katsayısı, KAKS) arsa üzerinde kurulabilecek toplam kapalı inşaat alanıdır. 1000 m² arsada emsal 0,50 verilmişse en fazla 500 m² net inşaat alanı üretilebilir. Gabari ise idarenin izin verdiği azami bina yüksekliğidir; subasman kotu ile çatının en üst noktası arasındaki sınırı tanımlar. İmar planı gabariyi doğrudan metrik verebilir (örneğin 7,50 m) ya da emsal dahilinde "H serbest" bırakabilir. Metrik gabaride son 0,50 metre çatı payı olarak ayrılır; kalan yükseklik kat yüksekliğine (yaklaşık 3,00 veya 3,30 m) bölünerek kat adedi bulunur.

Dikey eksendeki asıl kısıt mahya kotudur. Bina tipi ne olursa olsun genel kural, mahya yüksekliğinin 5,00 metreyi aşamamasıdır. Hesap binanın geniş cephesinden değil dar cephesinden yürür:

Burada G_dar dar cephe genişliği, θ tasarlanan çatı eğimidir. 17,5 m (1750 cm) genişliğindeki bir yapıda %40 eğim seçildiğinde mahya kotu (1750 / 2) x 0,40 = 350 cm çıkar. Asimetrik planlarda cephe ortalaması alınıyorsa hesap dörtte bir üzerinden uyarlanır.

Fotovoltaik güneş panelleri ve güneş enerjili su ısıtıcıları bu sınırın dışında değerlendirilir: çatı siluetini yapısal olarak bozmamak kaydıyla örtüyü belirli ölçülerde aşmalarına teknik gereklilikler dahilinde izin verilir. Eğimin kendisi de serbest bir tercih değildir. Kaplama malzemesinin su tutma kapasitesi, kar yükü direnci ve yörenin iklim şartları eğim aralığını daraltır; ilgili belediye bölgesel mimari uyum adına meclis kararıyla çatı malzemesini ve rengini tayin etme yetkisine sahiptir.

Kırma çatının bütün yüzeyleri eş eğimde olduğu için tablodaki aralık plan tanziminin tamamını bağlar: kaplama kararı ile mahya kotu aynı denklemin iki ucudur.

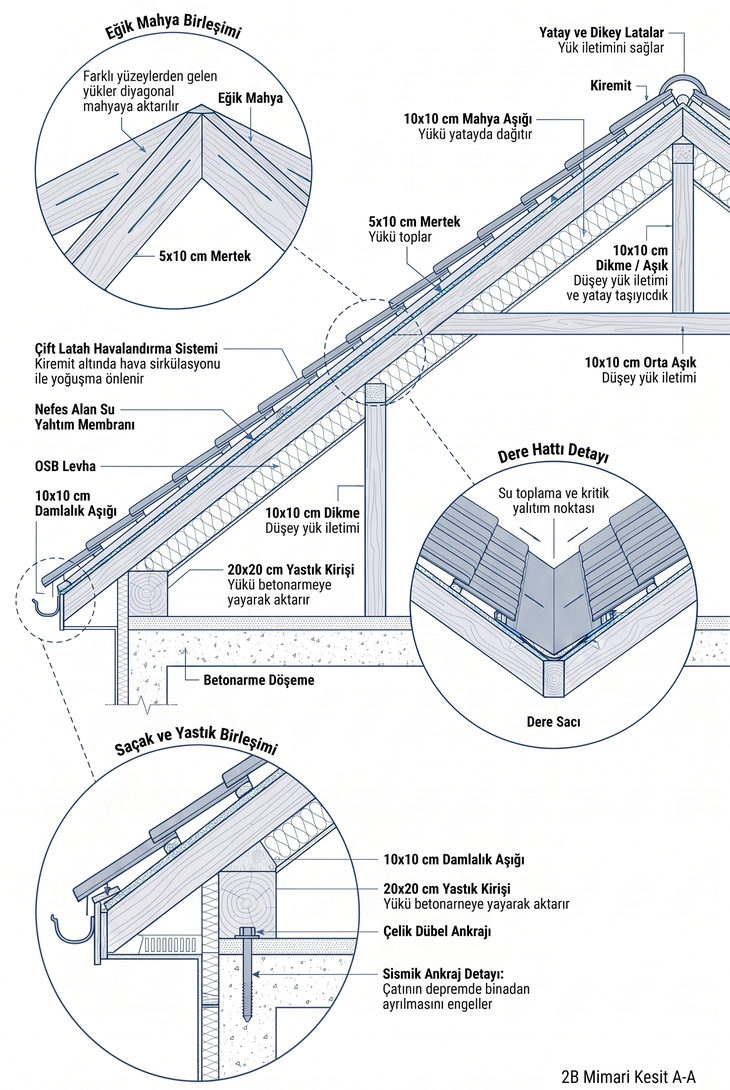

Kırma Çatı Kesit Çizimi ve Cephe Görünüşleri

Plan çatının yatay izdüşümünü verir, yüksekliği vermez. Kesit ve görünüş çizimleri bu boşluğu kapatır. Kesit çatının içyapısını, taşıyıcı kurgusunu ve katman hiyerarşisini belgeler; görünüş dış silueti ve su tahliye güzergâhını gösterir. İkisi de yalnız şantiye kılavuzu değildir: teknik çizim aynı zamanda idari denetim mekanizmalarının yapının yönetmeliğe uygunluğunu tescil ettiği yasal belgedir. Türkiye'de bu çizimler TMMOB Mimarlar Odası'nın mimari proje çizim ve sunuş standartlarına ve MEGEP müfredatındaki normlara göre hazırlanır.

Kesme düzlemi sınırsız kabul edilir: temelden çatı mahyasına kadar bütün strüktür tek çizimde ifade edilir. Kesit çizgisi plan üzerinde harflendirilir, pafta üzerinde adı ve ölçeğiyle birlikte anılır (A-A Kesiti, Ölçek 1/50) ve kot ile ölçülendirme bilgisiyle tamamlanır.

Kesitte Çizgi Hiyerarşisi ve Katman Gösterimi

Bir çatı kesitinin okunabilirliği çizgi kalınlığından gelir. Kesme düzleminin bıçak gibi içinden geçtiği bütün yapı elemanları, arkada görünüşte kalanlardan ayrılsın diye belirgin biçimde daha kalın çizilir. Kesme düzleminin arkasında, yani bakış yönünün tersinde kalan her şey yok hükmündedir ve çizilmez. Görünüşte kalan elemanlarda derinlik hissi çizgi ağırlığıyla kurulur: kesit düzleminden uzaklaştıkça çizgi incelir. Yapı içinde kalan ama kritik olan görünmez parçalar, karmaşıklık yaratmayacaksa kesik çizgiyle yansıtılır; ankraj noktaları ve kör kasalar bu gruptadır. Kesite giren her eleman ayrıca malzemesine karşılık gelen uluslararası tarama deseniyle donatılır; ahşap, beton, ısı yalıtımı ve toprak farklı desenlerle okunur.

Katmanların kesitte nasıl temsil edileceği ayrı bir disiplindir. Sıra dıştan içe kurulur, her katman kendi gösterim kuralını taşır:

Son satır çizimin ölçek sorununu doğurur. 1/50 ölçekte 5 x 10 cm kesitli bir mertek kâğıda 1 x 2 mm olarak iner; bu boyutta birleşim, ankraj ve geçme detayı okunmaz. Kırma çatı detay çizimi bu yüzden ayrı ölçeklerde yürür: merteğin eğik mahyaya bağlandığı düğümler, yastık kirişinin döşemeye oturduğu nokta ve baca dibi gibi kritik yerler 1/20 veya 1/10 ölçekli nokta detaylarına taşınır. TMMOB standardı bu detaylarda elemanların gerçekçi kalınlıklarıyla çizilmesini ister; şematik tek çizgi kabul edilmez.

Cephe Görünüşünde Saçak, Oluk ve Baca

Kırma çatı görünüş çizimi projenin mimari kimliğini sunan görsel belgedir. Kırma çatının cephesinde sağır kalkan duvar yoktur; her yönde eğimli bir yüzey kenarı ve saçak hattı okunur. Bu yüzden görünüşte ilk gösterilmesi gereken şey saçak taşkınlığıdır. Yağmur suyunu tahliye eden dış olukların ve iniş borularının güzergâhları cephede net biçimde izlenebilmelidir.

Baca tasarımları ve çatı pencereleri, etek sacı kaplaması gibi yalıtım detaylarıyla birlikte belirtilir; bu alanlar sızıntıya ve ısı kaybına en açık zayıf noktalardır. Çatı yüzeyi taranırken çizgiler daima eğim yönüne, yani yağmurun akış doğrultusuna paralel ve saçaklara dik çizilir. Son olarak mimari, statik ve mekanik projelerde seçilen koordinat sistemi aynı yön ve açıda sabitlenir; paftalar arasındaki dil birliği buna bağlıdır.

Kırma Çatı Modelleme: CAD, 3D ve BIM

Çizim tahtasından ekrana geçiş kırma çatı tasarımını ve projelendirmesini iki katmana ayırdı. Alt katmanda hâlâ iki boyutlu vektörel çizim durur; üst katmanda kırma çatı 3D modeli veri taşır, analiz edilir ve doğrudan üretim hattına iner.

AutoCAD ile Kırma Çatı Planı Çizimi

İki boyutlu CAD ortamında kırma çatı planı, açıortay yönteminin komut dizilerine çevrilmesinden ibarettir. En kritik adım en başta gelir: dış duvar sınırından taşan saçak çizgisi tek ve kesintisiz bir çokgen olarak tanımlanmalıdır. Bağımsız çizgiler Join komutuyla birleştirilir ya da sınır baştan Polyline ile çizilir.

Aynı komut çoklu modda (Multiple veya Through) kullanılarak belirli mesafelerde ardışık çizgiler üretir; kırma çatı mertek çizimi ile kiremit diziliminin plan üzerindeki yatay izdüşümü böyle çıkarılır. Merteği bütün yüzeye tek seferde dağıtmak içinse Rectangular Array komutu kullanılır: 50 cm aralıkla çoğaltılan mertekler planın taşıyıcı ritmini kurar. Çizim kapatılırken saçak payları yönetmeliğe uygun biçimde kesik çizgiyle belirtilir, baca ve oluk detaylarına Hatch komutuyla malzeme deseni verilir.

Revit ve SketchUp ile Parametrik 3D Maket

İki boyutlu çizimin iki zaafı vardır: çizgiler yalnızca vektördür, hiçbir veri taşımaz; ve planda yapılan revizyon kesite ile görünüşe kendiliğinden yansımaz. Yapı bilgi modellemesi (BIM) ikisini birden kapatır. BIM ortamında çizilen kırma çatı görsel bir model değil; kalınlığı, ısı geçirgenlik katsayısı, yangın ve akustik dayanımı ile metraj hacmi tanımlı semantik bir veri blokudur. Ekrandaki üç boyutlu maket aynı anda hem siluet çalışması hem metraj kaynağıdır; işverene sunulan kırma çatı görselleri ile imalata giden 3D veri aynı dosyadan çıkar.

Revit tarafında kırma çatı üretmenin başlıca yolları şunlardır:

• Roof by Footprint (izdüşümden çatı): taşıyıcı duvarların üst hizası seçilir, Pick Walls ile kapalı bir saçak sınırı kurulur. Bu taslak çizgilerin her birinde "Defines Slope" seçeneği açılıp eğim yüzdesi ya da açı değeri girildiğinde kırma çatı geometrisi otomatik doğar. Kütle oluştuktan sonra Attach Top/Base ile alttaki duvarlar çatıya kilitlenir; eğim veya yükseklik değiştiğinde duvarlar kendini uzatıp kısaltarak uyum sağlar.
• Roof by Face ve Roof by Extrusion: organik veya standart dışı formlarda, önceden kurulmuş bir kütlenin yüzeyleri çatıya dönüştürülür ya da bir kesit profili uzatılarak form verilir.
• Aksesuar elemanları: model tamamlandıktan sonra çatı kenarlarına saçak alnı profili (Roof: Fascia), saçak altı kaplaması (Roof: Soffit) ve yağmur oluğu (Roof: Gutter) tek tıklamayla eklenir.

Dış kabuk çözülünce sıra altındaki ahşap taşıyıcı kurguya gelir. Varsayılan araçlarla mertek, aşık, dikme ve yastığı tek tek modellemek zaman alır; bu aşamada ahşap karkas eklentileri ve yapısal birleşim modülleri devreye girer. Kullanıcının önceden tanımladığı kurallara göre (mertek aralığı, aşık kesiti, birleşim tipi) çatının altındaki bütün karkas saniyeler içinde örülür.

Üç boyutlu ortamın asıl sınavı çakışmadır (clash). Eğik mahya ile merteklerin buluştuğu ankraj noktalarında elemanlar birbirinin içine girerse hem model hatalı olur hem metraj şişer. Yazılım burada Coping (kesişim boşaltma) ve Birdsmouth (kuş ağzı, diş açma) gibi sanal marangozluk işlemleriyle her elemanın malzeme sınırını netleştirir. Çakışmasız model, kesim listelerinin ve atölye imalat çizimlerinin hatasız üretilmesinin ön şartıdır.

Modelden Simülasyona ve CNC Üretimine

Model tamamlandığında iş bitmez; asıl kazanç modelin analiz ve üretim zincirine bağlanmasıdır. Dijital ikiz, fiziksel yapının bütün özelliklerini taşıyan sanal kopyasıdır. Rüzgâr yükü analizi, yani hesaplamalı akışkanlar dinamiği, geçmişte uzun süre ve ağır donanım isterken Luminary Cloud ve NVIDIA Omniverse gibi platformlar bunu eş zamanlı hale getirdi. Yapay zekâ vekil modelleriyle çalışan sanal rüzgâr tünellerinde mimar kırma çatının eğimini %30'dan %40'a çıkardığı anda akış çizgileri, oluşan girdaplar, emme ve sürükleme kuvvetleri ile yüzey kayma gerilmeleri saniyeler içinde ekrana düşer. SimScale gibi bulut servisleri ise CAD modelini kurulum gerektirmeden alıp yapının fırtına dayanımını optimize eder.

Aynı model güneş tarafında da çalışır. Autodesk Insight ve Ladybug gibi çevresel analiz eklentileri BIM modelini EPW hava durumu dosyalarıyla birleştirip kırma çatının güneşlenme potansiyelini hesaplar; güneye ve doğuya bakan yüzeylerin yıl boyunca aldığı radyasyon ayrı ayrı çıkar. Yapay zekâ tabanlı uygulamalar baca, oluk ve ağaç gölgelerini algılayarak en yüksek üretimi verecek fotovoltaik panel yerleşimini milimetrik hassasiyetle çizer. Aynı araçlar pencere-duvar oranını ve yalıtım tipini analiz edip karbon ayak izini düşürecek malzeme iyileştirmelerini raporlar.

Zincirin son halkası üretimdir. Çakışmasız kurulmuş karkas modeli, aracı yazılımlarla CNC tezgâhlarının okuyabileceği dosya biçimlerine çevrilir. Temeli *G kodu*dur: kesim uçlarına, testerelere ve matkaplara XYZ eksenlerinde hangi hızla gideceklerini, takım yollarını ve yardımcı komutları harf ile rakamla bildiren evrensel makine dili. Aktarılan veri yalnız bir merteğin kesim boyu değildir; elemanın şantiyedeki dizin numarası, birleşme açısı, pah kırılacak köşe ölçüleri, tesisat deliklerinin koordinatları ve montajı kolaylaştıran işaretleme konfigürasyonları da paketin içindedir.

Butik işlerde ya da yalnız kontrplak kesimi gibi iki boyutlu operasyonlarda yol daha kısadır: AutoCAD'den alınan DXF veya DWG çizimi CAM arayüzüne aktarılır, kesici uç seçilir, makinenin çalışma alanına göre yerleşim yapılır ve G kodu makineye yüklenmeden önce simüle edilerek çarpışma ile sözdizimi hataları ayıklanır.

Bu veri sürekliliği tek bir eşiği değiştirir. Mimarın ekranda seçtiği %33'lük eğim, rüzgâr analizinden geçip onaylanır ve doğrudan CNC bandındaki testerenin kesim açısına dönüşür; malzeme zayiatı düşer, hata payı sıfıra yaklaşır. Ancak kesim listesi elde olsa bile çatı hâlâ kurulmuş değildir. Sıra, çizimdeki her kotun binanın kendi gerçeğiyle sınandığı sahaya gelir.

Kırma Çatı Nasıl Yapılır? Şantiyede Yapım Aşamaları

Kesim listesi sahaya indiğinde ilk sınav yastık kirişi hattında verilir: binanın gerçek ölçüsü projedekiyle tutmuyorsa hata bütün yüzeye yayılır. Kırma çatı yapımı bu noktadan sonra üç zincir halinde ilerler. Önce taşıyıcı karkas ayağa kalkar, ardından kabuk katmanları serilir, ikisinin her adımında yüksekte çalışma önlemleri yürür. Halkalar birbirine statik olarak bağlıdır. Sıra bozulursa sistem kendi kendini destekleyen forma ulaşamaz ve günlerce geçici desteklerle ayakta kalır.

Kırma Çatı Karkasının Şantiyede Kurulması

Kırma çatı imalatı, kâğıttaki geometrinin sahada üç boyutlu bir karkasa dönüşmesidir. Çatı yapımı sürecinin en kritik günleri buradadır: dört yüzeyin kesişim hatları bir kez yanlış kurulursa, kaplama aşamasında düzeltilemez. Kurulum hiyerarşisi tek bir mantığa dayanır. Karkas, kendi kendini destekleyen forma en hızlı ulaşacak sırayla kurulur; her adım bir öncekinin sağladığı dengeye yaslanır.

Ölçü Alma, Aks İşaretleme ve Zeminde Kesim

Operasyon binanın ölçülmesiyle başlar. Mertek aralığı, saçak çıkması ve eğim açısı plandan sahaya taşınır; merkez hattı ile 45 derecelik köşe açıları doğrudan yastık kirişleri üzerine çizilir. Bu işaretleme merteklerin hizasını belirler, dolayısıyla kırma çatı uygulamasının bütün simetrisi bu çizgilere bağlıdır.

Merteklerin kuş ağzı (oturma çentiği), omuz ve tepe kesimleri karkasa dahil edilmeden önce, şantiye zemininde açılır. Bunun iki karşılığı var: kesim açısı gönyeyle rahatça denetlenir ve ustanın yüksekte geçirdiği süre kısalır. Yukarıda yapılan her kesim hem hatalı hem tehlikelidir.

Mahyadan Kısa Merteklere: Ayağa Kaldırma Sırası

1. Merkezleme merteklerini kaldırÇatının uzun kenarlarının ortasındaki karşılıklı ortak mertekler ayağa kaldırılır ve geçici desteklerle dik tutulur.
2. Mahya aşığını araya yerleştirMerteklerin arasına mahya aşığı sokulur, çivilenir ya da vidalanır. Bu birleşimden sonra mahya kendi ağırlığıyla oturur; eğik mahyanın bağlanacağı noktalardaki kral ortak merteklerle güçlendirilir.
3. Mahyayı teraziye alLazer terazi veya şakülle düşeylik ve kot denetlenir. Çatının bütün simetrisi mahyanın terazisinden okunur; sonraki adımlar bu hatayı büyüterek taşır.
4. Eğik mahya merteklerini bağlaDört köşeden mahyaya uzanan eğik mertekler önce alt uçlarından yastık kirişine, sonra üst uçlarından mahya aşığına kilitlenir. Doğrusal hizayı korumak için köşe ile mahya arasına kılavuz ipi gerilir.
5. Kısa merteklerle yüzeyi kapatEğik mahya ile saçak arasındaki üçgen boşluklar kısa merteklerle doldurulur. Dizim merkeze doğru ve simetrik ilerler, böylece karkas tek yöne yüklenmez.

Yerinde kesim tek yol değildir. Fabrikada üretilmiş ahşap veya hafif çelik makaslar kullanıldığında şantiye süresi %60 oranında kısalabilir. Makaslı kurguda sıra değişir: önce ortadaki taşıyıcı ana makas (girder truss) yerleştirilir, ardından köşe makasları ve kısa makaslar vinçle yerine kilitlenir. Karar hız ile esneklik arasındadır; yerinde imalat plan değişikliğini sahada kaldırır, makaslı sistem kaldırmaz ama günleri alır.

Geniş açıklıkta asıl sorun sehimdir. Aşıklar dikey dikmeler üzerine oturtularak taşıyıcı mesafe kısaltılır; çift aşıklı kurgu ve bırakma kirişinden destek alan çaprazlama teknikleri bu amaçla uygulanır.

Düğüm Noktaları: Metal Bağlantı ve Ankraj Elemanları

Kertme ve çivileme, şiddetli rüzgârın yarattığı emme kuvvetine ve sismik yanal kuvvetlere karşı tek başına yetmez. Karkas ayağa kalkarken düğüm noktalarına yüksek taşıma kapasiteli metal bağlantı elemanları girer. Bunlar montaj süresini kısaltmanın ötesinde, yük aktarımını standart bir davranışa bağlar.

Hangi düğümde kaç milimetrelik plaka kullanılacağı sahada seçilmez. Birleşimler montajdan önce üç boyutlu modelleme ortamında detaylandırılır ve plaka listesi sahaya bu haliyle iner. Kararın uygulanması ise sahadaki çatı ustasının işidir: aynı plaka yanlış açıyla oturtulduğunda hesaplanan yük yolu kurulmaz.

Kabuk Montajı: Yalıtım Serimi ve Kaplama Sabitleme

Karkas rijit hale geldikten sonra kabuk imalatına geçilir. Kırma oturtma çatıda kabuk doğrudan mertek düzlemi üzerine kurulur, yani serim sırası taşıyıcı yüzeyin kendisiyle başlar. Serimde tek bir yön kuralı var: su nereden akıyorsa, montaj oradan başlar. Her katman bir alttakinin üzerine, suyun akış yönüne göre biner.

OSB Zemin ve Su Yalıtım Örtüsünün Serimi

OSB levhalar merteklerin üzerine, uzun kenarları merteklere dik gelecek şekilde konumlandırılır. Dizim tuğla örgüsü gibi şaşırtılır; böylece derz hatları kesme kuvveti karşısında zayıf bir çizgi oluşturmaz. Levhalar arasında 2 ila 3 milimetre dilatasyon boşluğu bırakılır. Bu kural ihlal edilirse ahşap nem aldığında şişer ve yüzeyde ondülasyon (dalgalanma) belirir. Sabitleme galvanizli vidayla yapılır: kenarlarda 15-20 cm, plaka ortalarında 30 cm aralıkla.

Su yalıtımı astarlamayla başlar. Yüzeye sürülen bitüm veya polimer bazlı astar OSB'nin gözeneklerini kapatır ve örtünün yapışma mukavemetini artırır. Bitümlü örtü serimi daima en alt kottan, yani saçaktan yürür. Rulolar suyun akış yönüne dik açılır ve şalümo aleviyle tam yapıştırılır. Yan binilerde en az 10 cm, rulo uçlarındaki baş binilerde en az 15 cm pay bırakılır; bini kenarından taşan erimiş bitüm sızdırmazlığın sahadaki tek görünür kanıtıdır.

Riskli hatlar ayrı işlem ister. Çatı yakalarında, oluk içlerinde ve parapet dönüşlerinde örtü mekanik olarak da sabitlenir (şıngıl çivisi). Çift kat uygulamada ikinci kat birinciye tamamen yapıştırılır, fakat ek yerleri şaşırtılır; üst üste gelen iki derz termal zafiyet üretir. Örtü son kaplama olarak açıkta kalacaksa üst katman arduvazlı (kumlu) seçilir, çünkü çıplak bitüm ultraviyole altında hızla yaşlanır.

Çift Latalı Kurguda Kiremit Örme Sırası

Kiremit, yalıtım örtüsünün doğrudan üzerine serilmez; araya çift latalı kurgu girer. Şantiyedeki incelik lataların sırasında ve ilk sıranın kotundadır. Dikey latalar merteklere paralel çakılır ve hava boşluğunu açar; yatay latalar bunların üzerine saçağa paralel gelir ve kiremidin tırnağını taşır. Saçaktaki ilk yatay lata, diğerlerinden 2 cm daha yüksek boyutlandırılır; aksi halde ilk sıra kiremit öne doğru eğik oturur ve bütün yüzeyin hizası kayar.

Örme işlemi saçaktan başlar, sağdan sola doğru ilerler ve mahyaya doğru yükselir. Rüzgâr emmesinin yüksek olduğu bölgelerde ya da eğim %100'ü aştığında kiremitler birer sıra atlanarak latalara mekanik bağlanır; rondelalı çivi veya paslanmaz tel kanca kullanılır. Kırma çatıda kritik hatlar eğik mahyalar ve derelerdir, çünkü dört yüzeyin suyu bu hatlarda toplanır. Mahya bandı, yanlarındaki yapışkanlı bütil şeritler sayesinde kiremidin dalgalı yüzeyine form alarak oturur; üzerine gelen mahya kiremitleri tespit kancasıyla vidalanır ve hat fırtınaya karşı kilitlenir.

Sandviç Panel Montajı ve Bini Sızdırmazlığı

Depo, atölye ve hızlı montaj gerektiren yapılarda kabuk tek katmanda kapanır. Burada başarı malzemede değil, birleşim noktalarının sızdırmazlığındadır. Montajın ilk kuralı sahada belirlenir: hâkim rüzgâr yönü tespit edilir ve serime rüzgârın ters istikametinden başlanır. Böylece panel binileri rüzgârın yağmuru bini içine itme gücüne karşı aerodinamik direnç oluşturur. Boyuna bindirmede çatı eğimine göre 15 ila 25 cm örtüşme sağlanır.

Bini bölgesi üç ayrı sızıntıya karşı kapatılır: rüzgârla sürüklenen yağmur, hava kaçağı ve su buharı difüzyonu. Üçünü birden durduran şey vidanın kendisi değil, bini hattına uygulanan bütil mastik, MS polimer veya çift taraflı sızdırmazlık bandıdır. Panelin taşıyıcıya sabitlenmesinde çelik karkasta matkap uçlu, betonda burgulu vida kullanılır ve her vidada geniş EPDM contalı rondela şarttır. Mahya kapatmasında panel uçları forma sokulur, açık kalan hadveler formlu poliüretan sünger ve taşyünü ile doldurulur, üzeri aksesuar sacıyla çektirme vidası kullanılarak kapatılır.

Çatıda İş Güvenliği ve Yüksekte Çalışma

Çatı imalatı, şantiyede yüksekten düşme kaynaklı ölümcül kazaların en yoğunlaştığı iştir. Kırma çatıda dört eğimli yüzeyin her kenarı ayrı bir düşme kenarı üretir ve montaj süresince çalışma zemininin kendisi değişkendir. Bu yüzden güvenlik, imalatın yanında yürüyen ayrı bir iş değil, montaj sırasının içine yerleşmiş bir parçadır.

Malzeme Kaldırma, İstifleme ve Yük Dağılımı

Kaplama malzemesinin çatıya alınması, imalatın en riskli tek operasyonudur. Hatalı istif hem karkasta onarılamaz sehim hem de yükün kayması demektir.

• Kaldırma: 7 metreden kısa paneller iki ucundan, 7 metreden uzun olanlar sapan aparatıyla ortasından da desteklenerek kaldırılır. Boyuna bini kulağından panel kaldırılmaz; kulak yırtılır ve yük serbest kalır.
• Çatı üstü dağıtım: Paketler mertek ve aşıkların orta açıklığına bırakılmaz. Yük, doğrudan kolonlara aktaran makas ve düğüm noktalarının üzerine dağıtılır; tek noktada toplanan kiremit veya OSB paketi geçici karkası kırar.
• Depolama: İstif en fazla 3 balya yüksekliğinde kurulur. Zemin yağmur suyunu tahliye edecek şekilde %2-3 eğimli seçilir, balyaların altına 2 metreyi aşmayan aralıklarla 3-5 cm kalınlığında ahşap veya EPS takoz konur.
• Sabitleme: Açık şantiyede istif ana karkasa halatla bağlanır. Rüzgârın kaldırma kuvveti, henüz vidalanmamış paneli tek başına uçurabilir.

Hava Koşulları ve Çalışma İzni

Şiddetli rüzgâr, buzlanma ve yağmurda montaj, panel serimi ve yalıtım işlemi durdurulur. Nemli yüzey kayma riskini katlar, dolayısıyla düşme olasılığını doğrudan büyütür. Beklemenin kendi riski de vardır: sandviç paneller uzun süre ultraviyoleye maruz kaldığında (özellikle kraft kâğıtlı poliüretan olanlar) form bozulur ve genleşme kaynaklı eğilme başlar. Sahada bu paneller montajdan önce hafifçe nemlendirilerek esnekliğini geri kazanır.

İdari tarafta iki belge zorunludur. Çatıda çalışacak her personelin iş güvenliği uzmanı ve işyeri hekimi onaylı Özel İş İzin Formu ile Yüksekte Çalışabilir Sağlık Raporu bulunmalıdır. Belgesiz personelin çatıya çıkması yalnız kaza riski değil, hukuki sorumluluk üretir.

Riskten Kaçınma Hiyerarşisi ve Düşme Önlemleri

Sıra yukarıdan aşağı işler. Kemer ilk önlem değil son savunma hattıdır; üstteki üç basamak atlanıp doğrudan donanıma güvenildiğinde risk yalnız işçinin refleksine bırakılmış olur.

Düşme kenarı algısı sahada iki noktada yanılır. Birincisi iç boşluklardır: asansör boşluğu, baca yuvası ve ışıklık açıklığı da birer düşme kenarıdır, üstelik işçi malzemeye odaklanıp geri geri yürürken oraya düşer. İkincisi kırılgan yüzeylerdir. OSB serilmemiş bölgeler ve sandviç panel kaplı yüzeyler yüksek risk taşır; gizli vidalı panelde taşıyıcının nereden geçtiği üstten okunmaz. İşçi panelin üzerine bastığında dolgu malzemesi nokta yükünü taşıyamaz, kırılır ve düşüş çatının içinden gerçekleşir. Temel önlem yükü yayan kedi yolu sermektir: OSB, tahta ya da hazır ahşap yürüme yolu. Kaymaz tabanlı ayakkabı bu işte tercih değil zorunluluktur.

Montaj bittiğinde geriye ölçülebilir bir bilanço kalır: harcanan işçilik günü, vinç saati, kullanılan bağlantı elemanı ve kesimden artan fire. Şantiyedeki her kararın bir de metraj karşılığı vardır. Makas seçmek, bini payını büyütmek veya güvenlik donanımını kiralamak, m² başına düşen maliyeti doğrudan değiştirir.

Kırma Çatı Hesaplama: Eğim, Metraj ve Bütçe

O bilanço, şantiye kurulmadan aylar önce kâğıt üzerinde çıkarılır. Kırma çatı hesabı üç halkadan oluşur. Eğim ve mahya kotu geometriyi kilitler. Gerçek yüzey alanı ile kereste kübajı satın alınacak malzemeyi verir. Birim fiyat analizi bu metrajı paraya çevirir. Halkalar tek yönlü çalışır: ilk adımdaki bir derecelik sapma, kereste siparişine ve hakediş tutarına büyüyerek geçer.

Kırma Çatı Eğimi Nasıl Hesaplanır?

Eğim, projelerde yüzde olarak yazılır. Yüzde değeri, yatayda 100 birim ilerlerken dikeyde kaç birim yükselindiğini gösterir. Trigonometrik hesaba girerken bu oran önce açıya çevrilir:

Türkiye'de yaygın kabul gören %33 eğimin karşılığı arctan(0,33) = 18,26°'dir. Yani yatayda 10 metre ilerlendiğinde dikeyde 3,30 metre yükselinir. Kırma çatıda dört yüzey de aynı eğimi aldığı için hesap binanın dar cephesi üzerinden yürür. Asimetrik planlarda veya saçak genişlikleri farklıysa mahya hattı ortalanır ve eksen mesafesi ayrıca belirlenir.

Mahya Yüksekliği ve Eksen Mesafesi

Kırma çatı yüksekliği denince kastedilen mahya kotudur. Metraja girerken bu kot duvar hattından değil saçak ucundan hesaplanır. Kaplanacak yüzey ve eğik mahya boyu saçak ucundan ölçüldüğü için açıklığa saçak payları eklenir:

Dıştan dışa dar cephesi 10,00 metre olan bir yapıda her iki yandan 0,50 metre saçak bırakıldığını varsayalım. Toplam açıklık 11,00 metreye çıkar, eksen mesafesi 5,50 metre olur. %33 eğimde mahya yüksekliği 5,50 x 0,33 = 1,815 m bulunur. Kırma çatı ölçüleri projeden okunur; metraja giren üç ölçü budur: dar cephe, saçak payı ve eğim. Bu üçü olmadan ne yüzey alanı ne kübaj hesaplanabilir.

Kırma Çatı Eğimi Kaç Olmalı? Kar Yükü Katsayısı

Eğim serbest bir değişken değildir. Alt sınırını kaplamanın çalışabildiği en düşük eğim, üst sınırını mahya kotu tavanı çizer. Karar bu bandın içinde verilir ve belirleyici parametre çoğu zaman kar yüküdür.

TS 498, Türkiye'yi rakıma ve meteorolojik verilere göre dört kar bölgesine ayırır. Bölge numarası büyüdükçe zati kar yükü (P_k0) artar.

Hesaba giren kar yükü, bu baz değerin bir azaltma katsayısıyla çarpımıdır (P_k = m · P_k0). Katsayı doğrudan eğime bağlıdır ve yalnız karın kaymasının engellenmediği çatılarda uygulanır; kar tutucu barındıran yüzeyde azaltma yapılmaz.

Etkisi somut bir senaryoda görülür. 1.800 metre rakımlı, IV. kar bölgesindeki bir yapıda %33 eğim seçilirse açı 18,26 derecedir ve 30 derecenin altında kalır: m = 1 alınır, yükün tamamı karkasa biner. Aynı çatı %100 eğimle (45°) tasarlanırsa katsayı m = 1 − (45 − 30)/40 = 0,625'e iner ve statik modele giren kar yükü %37,5 oranında hafifler. Yoğun kar alan bölgelerde dik kırma çatıların tercih edilmesinin mühendislik gerekçesi budur.

Bu kazanç bedelsiz değildir. Aynı eğim artışı kaplanacak yüzeyi, kereste kübajını ve kamu işinde birim fiyatın kendisini büyütür. Üçünün karşılığı sırayla aşağıda hesaplanır.

Kırma Çatı Alan Hesaplama ve Yüzey Metrajı

Kırma çatı alan hesabı, binanın kuşbakışı gördüğü alanla bitmez. Yüzeyler üç boyutlu uzayda eğim aldığı için gerçek kaplama alanı izdüşümden daima büyüktür. Kiremit, OSB levha, membran ve yalıtım paneli siparişi bu büyük rakam üzerinden verilir. Kırma çatı metrajı bu yüzden üç ayrı birimde yürür: yüzeyler m², kesişim hatları metre tül, karkas ise m³ veya ton olarak ölçülür.

İzdüşümden Gerçek Yüzeye: Eğim Katsayısı

Dönüşüm tek bir bölme işlemidir. Saçaklar dahil yatay izdüşüm alanı, eğim açısının kosinüsüne bölünür:

Sahada bu işlem her seferinde yapılmaz. 1/cosα değeri eğim katsayısı adıyla tablodan okunur ve izdüşüm alanıyla doğrudan çarpılır.

Saçaklar dahil plan alanı 200 m² olan bir kırma çatıyı ele alalım. %33 eğimde kaplanacak gerçek yüzey 200 x 1,0530 = 210,60 m² çıkar. Aynı bina tabanı %100 eğimle tasarlanırsa rakam 200 x 1,4142 = 282,84 m² olur. Taban değişmemesine rağmen kaplama metrajı %34,2 artar. Eğim kararının bütçedeki kaldıraç etkisi tek başına bu farkta okunur.

Eğik Mahya ve Dere Hattı: Metre Tül Metrajı

Kırma çatıyı beşik çatıdan ayıran hatlar m² ile ölçülmez. Köşelerden tepeye uzanan eğik mahyalar ve L ya da U planlı yapıların iç köşesindeki dere hatları metre tül cinsinden ayrı metrajlanır. Sebebi kalem farkıdır: bu hatlar özel kesilmiş taşıyıcı ahşap, yalıtım membranı bandı, çinko ya da galvaniz sac dere ve mahya kiremidi taşır.

Uzunluk üç boyutlu bir Pisagor işlemidir. Köşeden ana mahyaya olan iki yatay mesafe ile mahya yüksekliği aynı karekökün içine girer:

Yukarıdaki 11,00 metre açıklıklı yapıda eğik mahyanın yatay izdüşümleri 5,50 metre, mahya yüksekliği 1,815 metredir. Uzunluk karekök(30,25 + 30,25 + 3,29) = 7,99 m çıkar. Dört köşe için toplam yaklaşık 32 metre tül eder. Aynı hat boyunca kesitler de büyür: standart 5x10 cm mertek yerine 10x10 veya 10x12 cm kesit kullanılır, çünkü eğik mahya komşu kısa merteklerin yükünü toplar.

Kereste Kübajı ve Çelik Tonajı

Ahşap oturtma çatıda karkas maliyeti hacimden okunur. Kübaj denen bu ölçü, sisteme giren her elemanın boyu, genişliği ve kalınlığının çarpımlarının toplamıdır:

Tek kalem üzerinden bakalım. 6,00 metre boyunda, 5x10 cm kesitli 40 adet merteğin hacmi 6,00 x 0,05 x 0,10 x 40 = 1,20 m³ tutar. Aynı hesap aşıklar, dikmeler, payandalar, kuşaklar ve göğüslemeler için tekrarlanıp toplanır. Saha ortalaması bir kontrol çizgisi verir: 100 ile 120 m² taban alanlı bir konutun ahşap kırma çatısı 4,5 ile 5,5 m³ arasında sarı çam kereste tüketir. Rakam çatının karmaşıklığına ve bölgenin kar yüküne göre bandın iki ucuna kayar.

Net metrajla sipariş vermek zarar yazdırır. Kereste tarafında boy fireleri, testere talaş payı ve ahşabın kendi yapısal kusurları nedeniyle %10 ile %15 arasında fire payı brüt alım miktarına eklenir. Kesim listesi üç boyutlu modelden çıkarılıp CNC bandına gönderildiğinde bu oran %1 ile %3 bandına iner; kübajdaki tasarruf, modelleme için harcanan mühendislik saatini karşılayan kalemdir.

Kırma Çatı Pozu: Kamu İhalesinde Birim Fiyat

Kamu binalarının çatı imalatı 4734 sayılı Kamu İhale Kanunu'na tabidir. Ödemenin dayanağı serbest bir teklif değil, poz numarası ve ona bağlı birim fiyat tarifidir. Pozları Çevre, Şehircilik ve İklim Değişikliği Bakanlığı Yüksek Fen Kurulu yayımlar ve her yıl, enflasyonist dönemlerde yılda birkaç kez günceller.

Ahşap oturtma çatıda iki poz kullanılır ve ayrım kaplama altındaki malzemeden gelir. 15.300.1001 çatı örtüsü altı tahta kaplamalı imalatı tanımlar; yüzey aralıksız, en az 18 mm kalınlıkta ahşapla döşenir. 15.300.1002 ise aynı imalatın OSB/3 levha kaplamalı halidir. Rakamların hareketi de öğreticidir: 15.300.1001 pozunun birim fiyatı 2025 yılı başında 1.157,26 TL/m² iken yıl sonuna doğru 1.448,04 TL/m² seviyesine revize edilmiştir. Okunacak veri rakamın kendisi değil, tek yıl içindeki yaklaşık %25'lik harekettir. Bu tutar kamu ödemesinin referansıdır; özel işte geçerli bir fiyat değil, yalnız kalemlerin nasıl toplandığını gösteren bir örnektir.

Bir pozun 1 m² analizini açtığınızda maliyetin nasıl kurulduğu görülür:

• Malzeme: karkas için 0,03 m³ ikinci sınıf çam kerestesi, 1,1 m² OSB/3 levha (%10 zayiat analize önceden eklenmiştir), 0,5 kg çivi, kenet ve bilezik için lama bağlantı demiri.
• İşçilik: dülger ustasının ve düz işçinin birer saatlik çalışma bedeli.
• Makine: ahşap doğrama atölyesindeki tezgâhların saatlik amortisman payı.

Bu üç kalemin toplamı çıplak maliyettir. Üzerine müteahhit genel giderleri ve kârı olarak %25 eklenir ve ihale birim fiyatı ortaya çıkar. Bu oran yüklenicinin ofis, şantiye şefi, vergi ve sigorta giderleriyle ticari risk payını kapsar. Aynı kalem mantığı özel işlerde de yürür; metrekare maliyetinin hangi kalemlerden oluştuğu Çatı Fiyat Rehberi sayfasında ayrıca açılır.

Hakediş Ölçü Kuralları: İzdüşüm, Saçak ve Boşluk

İdare ile yüklenici arasındaki ihtilafların çoğu metrajın sınırından çıkar. Şartname bu sınırı kesin kurallara bağlar.

Kamu işinde ödeme gerçek yüzeyden değil, yatay izdüşümden yapılır. Müteahhidin satın alırken kullandığı 1,0530 katsayısı hakediş cetveline girmez. Aradaki fark, analizin içine önceden yerleştirilmiş zayiat kalemleriyle dengelenir; 1 m² imalat için 1,1 m² OSB ödenmesinin sebebi budur. Baca boşluklarının düşülmemesi de aynı mantıkla açıklanır: malzeme harcanmasa bile boşluğun etrafını dönme, karkası formlama ve su yalıtımını çözme işçiliği devam eder.

Yüksek Eğim Zammı ve İş Artışı Sınırı

Eğim dikleştikçe iskele ihtiyacı doğar, malzeme elden ele taşınır ve işçilik yavaşlar. Şartname bunu tek cümleyle fiyatlandırır: 1/3'ten fazla meyilli çatılarda birim fiyat %10 artırılarak uygulanır. 1/3 meyil %33,3'e, yaklaşık 18,4 dereceye karşılık gelir. Projedeki eğim %40 veya %45 ise hakediş, dönemin analiz fiyatı üzerinden değil 1,10 katsayısıyla çarpılarak düzenlenir. Eğim kararının üçüncü faturası buradadır.

Bütün bu veriler yeşil defter denen metraj icmal cetveline işlenir ve hakediş ödemesi bu cetvelden yürür.

Eğim kararı üç ayrı yerde faturalanır: kaplanacak yüzeyde, kereste kübajında ve kamu işinde birim fiyatın kendisinde. Elinizde dar cephe, saçak payı ve eğim varsa üçü de hesaplanabilir. Bir teklifi okurken sorulacak soru da budur: bu rakam hangi alanın, hangi fire payının ve hangi eğimin karşılığı?

Sıkça Sorulan Sorular
